Autor Tema: Acer Aspire 7720, limpieza y mantenimiento.  (Leído 1263 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado cadelo

  • Master
  • Usuario
  • ******
  • Mensajes: 1949
  • Long road out of Eden
Acer Aspire 7720, limpieza y mantenimiento.
« en: Enero 29, 2020, 13:15:23 pm »
Hace un tiempo me dieron un portátil que no arrancaba el SO y que a los pocos minutos se apagaba, como no podía darle un vistazo lo guardé en el trastero hasta que llegara el momento de poder cacharrear un poco con él, el otro día me acordé y busqué un rato para darle una vuelta.

 http://img112.xooimage.com/files/a/4/c/img_1382-56fe7cc.jpg
Acer Aspire 7720, limpieza y mantenimiento.



El portátil es un Acer Aspire 7720G que no debió de tener un buen trato, la tapa superior esta muy rallada y le falta una tecla, en concreto la H (me aseguraron que la tenían por casa, pero jamas la encontraron, debió ir al mismo sitio que van a parar las tapas de las pilas de los mandos a distancia ) al encenderlo en seguida muestra la pantalla que dice que no tiene SO y antes de poder hacer nada más se apaga sin tocarlo, vuelvo a encenderlo y presiono F2 para entrar a la Bios, pero antes de mostrarse la primera pantalla vuelve a apagarse con lo que decido abrirlo y ver que puedo hacerle.

http://img111.xooimage.com/files/7/8/7/img_1383-56fe902.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img112.xooimage.com/files/2/3/4/img_1384-56fe910.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Lo primero ha sido ver el disco duro, pero no lleva uno sino dos juntos en un soporte y conectados mediante una placa electrónica.

 http://img115.xooimage.com/files/5/2/3/img_1387-56fe91b.jpg
Acer Aspire 7720, limpieza y mantenimiento.

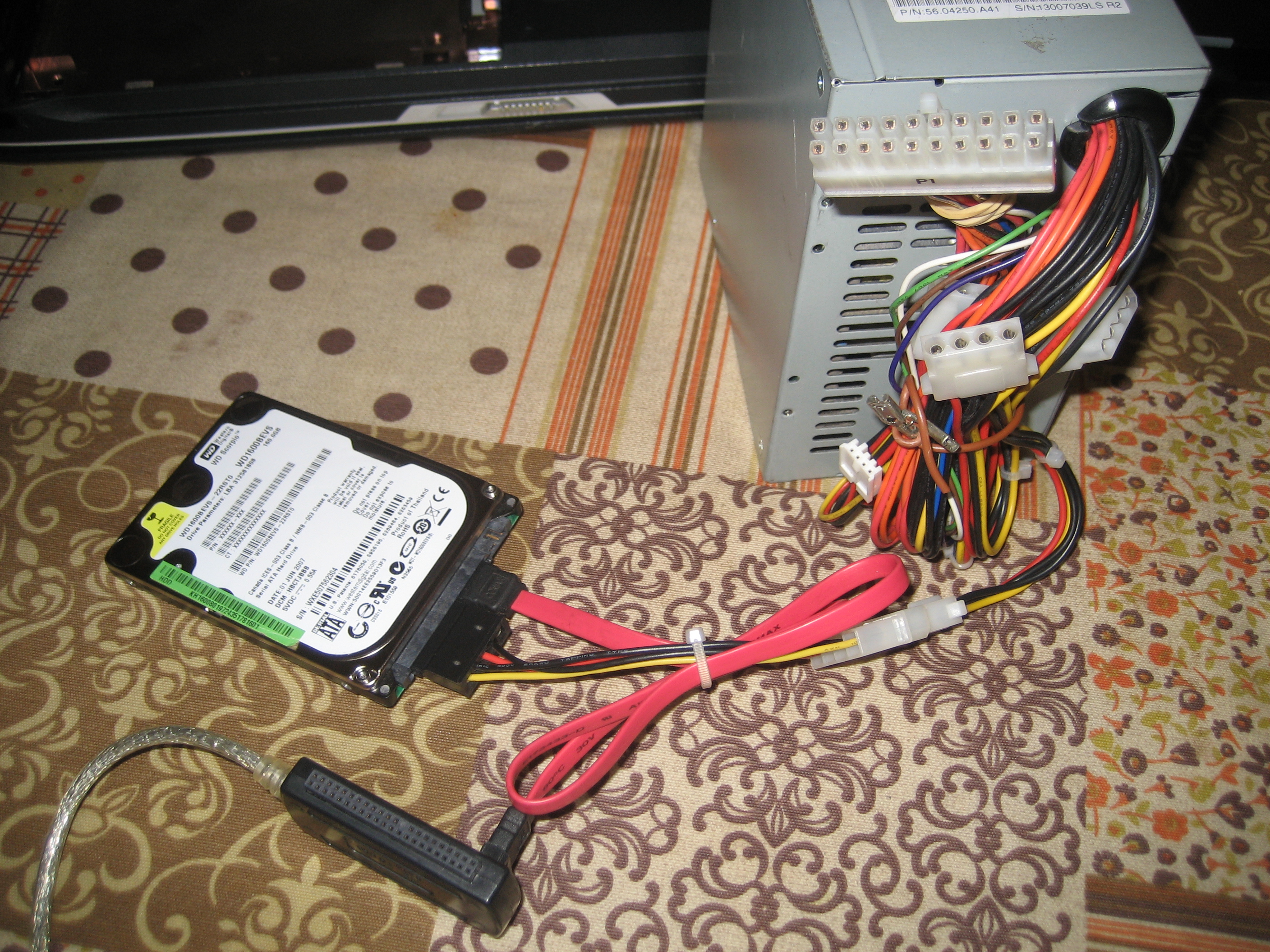

Separo los discos para comprobarlos individualmente y pruebo cada disco con un adaptador IDE/SATA a USB 2.0 y una f. de alimentación de pc. uno de ellos no lo detecta, pero el otro hace continuas conexiones y desconexiones.

http://img114.xooimage.com/files/3/f/0/img_1388-56fe921.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img114.xooimage.com/files/e/8/6/img_1389-56fe925.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Para arrancar una F. de alimentación ATX hay que puentear en el conector de alimentación el cable verde y cualquier negro.

http://img111.xooimage.com/files/7/c/6/img_1392-56fe929.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Como son idénticos los discos he intercambiado las controladoras por si se pudiera recuperar al menos uno y así ha sido, uno de ellos es detectado y parece que funciona. Esto es algo que
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
alguien que sabe mucho de muchas cosas.

 http://img115.xooimage.com/files/4/2/5/img_1394-56fe931.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Voy a limpiar la suciedad que tenga el portátil por dentro por si fuera la causa de los apagones, al quitar los tornillos que sujetan la tapa veo que uno de ellos es mas largo que el resto, hay que fijarse en estos detalles para luego volver a poner cada uno en su sitio.

http://img113.xooimage.com/files/c/4/3/img_1440-56fe933.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img113.xooimage.com/files/d/1/5/img_1395-56fe937.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Lo primero que hay que quitar es el ventilador, antes desenchufo su conector que va a la placa y me encuentro esto, años de uso y sin un mínimo mantenimiento.

 http://img115.xooimage.com/files/3/9/b/img_1396-56fe939.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img115.xooimage.com/files/c/f/7/img_1397-56fe93b.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img114.xooimage.com/files/a/a/a/img_1398-56fe93e.jpg

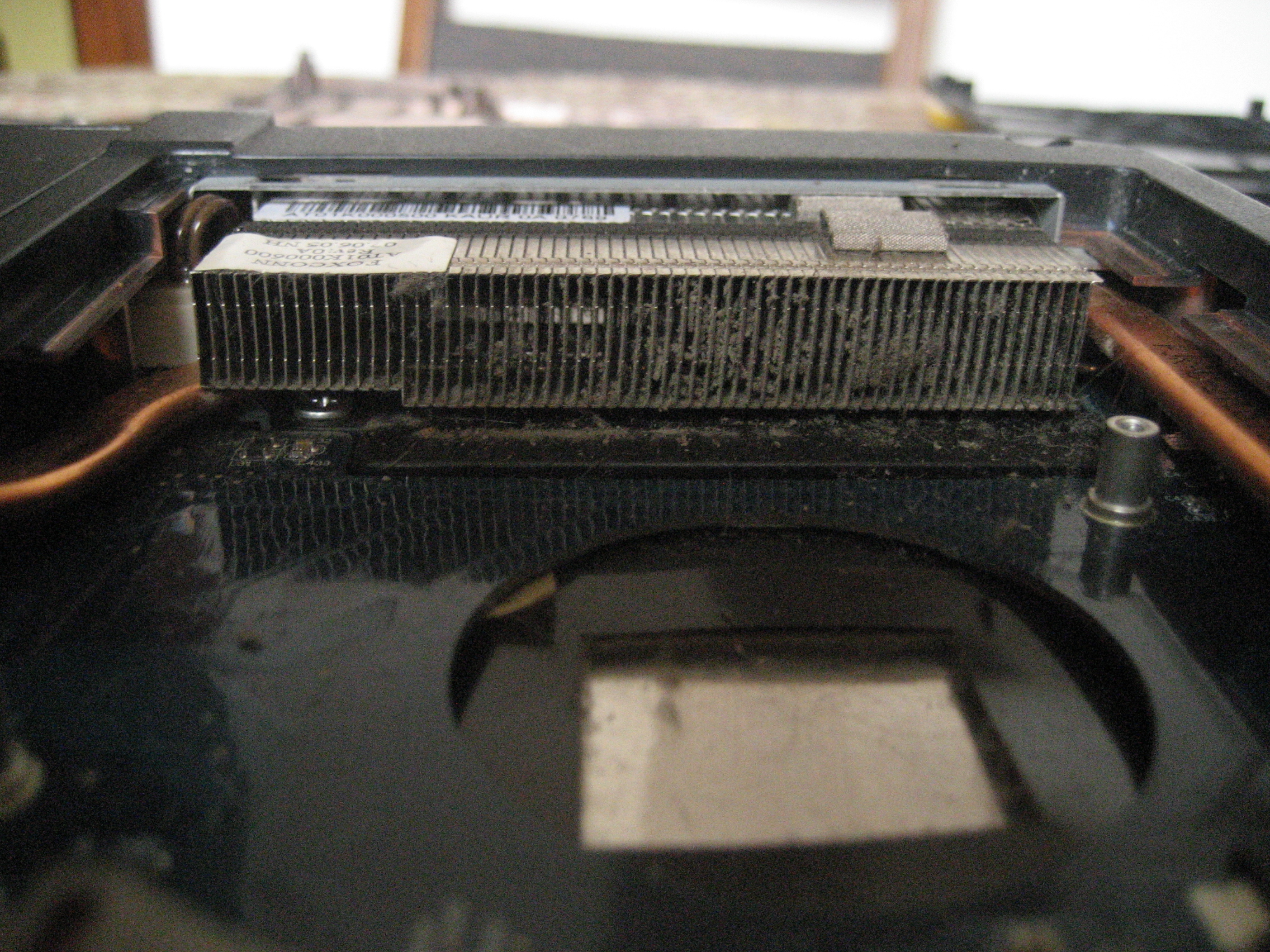

Acer Aspire 7720, limpieza y mantenimiento.


 http://img114.xooimage.com/files/2/e/9/img_1399-56fe946.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Una vez fuera y abierto el ventilador limpieza con agua, un poco de limpiavajillas y una brocha pequeña.

 http://img112.xooimage.com/files/3/6/0/img_1400-56fe94c.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img112.xooimage.com/files/8/b/e/img_1401-56fe950.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img114.xooimage.com/files/a/c/2/img_1402-56fe954.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Mientras lo limpiaba recuerdo que las veces que he arrancado el portátil no se oía nada y debería de oírse al menos en los primeros momentos, lo pruebo con una f. de alimentación de 5 v. y no funciona, así que decido volver a abrirlo, en la parte de la circuitería no se ve nada, pero en el bobinado del motor se aprecia un corte en el hilo que sale de una de las bobinas.

 http://img112.xooimage.com/files/d/4/3/img_1441-56fe95a.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Voy a soldarle un trozo de hilo de cobre en el extremo que sale de la bobina y el otro extremo del hilo lo soldare a la placa donde corresponde, el hilo del bobinado esta esmaltado por lo que hay que raspar un poco en el extremo para que "agarre" el estaño, despues se estaña un poco las puntas para que sea más fácil soldar los dos hilos.

 http://img112.xooimage.com/files/1/f/1/img_1447-56fe960.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img113.xooimage.com/files/3/4/7/img_1451-56fe965.jpg
Acer Aspire 7720, limpieza y mantenimiento.



En el circuito va soldado en el lugar marcado como "V2".

 http://img114.xooimage.com/files/8/c/6/img_1453-56fe96d.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Lo coloco para que no roce con las aspas y le pongo un poco de laca de uñas para proteger y pegarlo para que no se mueva.

 http://img113.xooimage.com/files/2/e/9/img_1455-56fe980.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img112.xooimage.com/files/e/b/9/img_1457-56fe973.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img112.xooimage.com/files/8/c/6/img_1459-56fe977.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Encajado nuevamente en su sitio, un poco de grasa consistente en el eje para lubricar y a probarlo.

 http://img111.xooimage.com/files/a/6/6/img_1461-56fe97a.jpg
Acer Aspire 7720, limpieza y mantenimiento.



A volar.

 http://img113.xooimage.com/files/3/8/e/img_1462-56fe988.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Ahora voy a quitar los disipadores, limpiarlos y cambiar la pasta térmica, primero el de los microprocesadores y después el de la gráfica.

 http://img113.xooimage.com/files/6/0/8/img_1407-56fe992.jpg
Acer Aspire 7720, limpieza y mantenimiento.



La pasta térmica al querer quitarla se cuartea porque esta reseca.

 http://img114.xooimage.com/files/7/6/6/img_1417-56fe994.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img114.xooimage.com/files/e/5/8/img_1420-56fe996.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Limpieza de los radiadores.

http://img111.xooimage.com/files/6/a/a/img_1416-56fe99a.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Y de los microprocesadores.

 http://img113.xooimage.com/files/8/8/3/img_1426-56fe9a0.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img115.xooimage.com/files/e/9/1/img_1427-56fe9a8.jpg
Acer Aspire 7720, limpieza y mantenimiento.

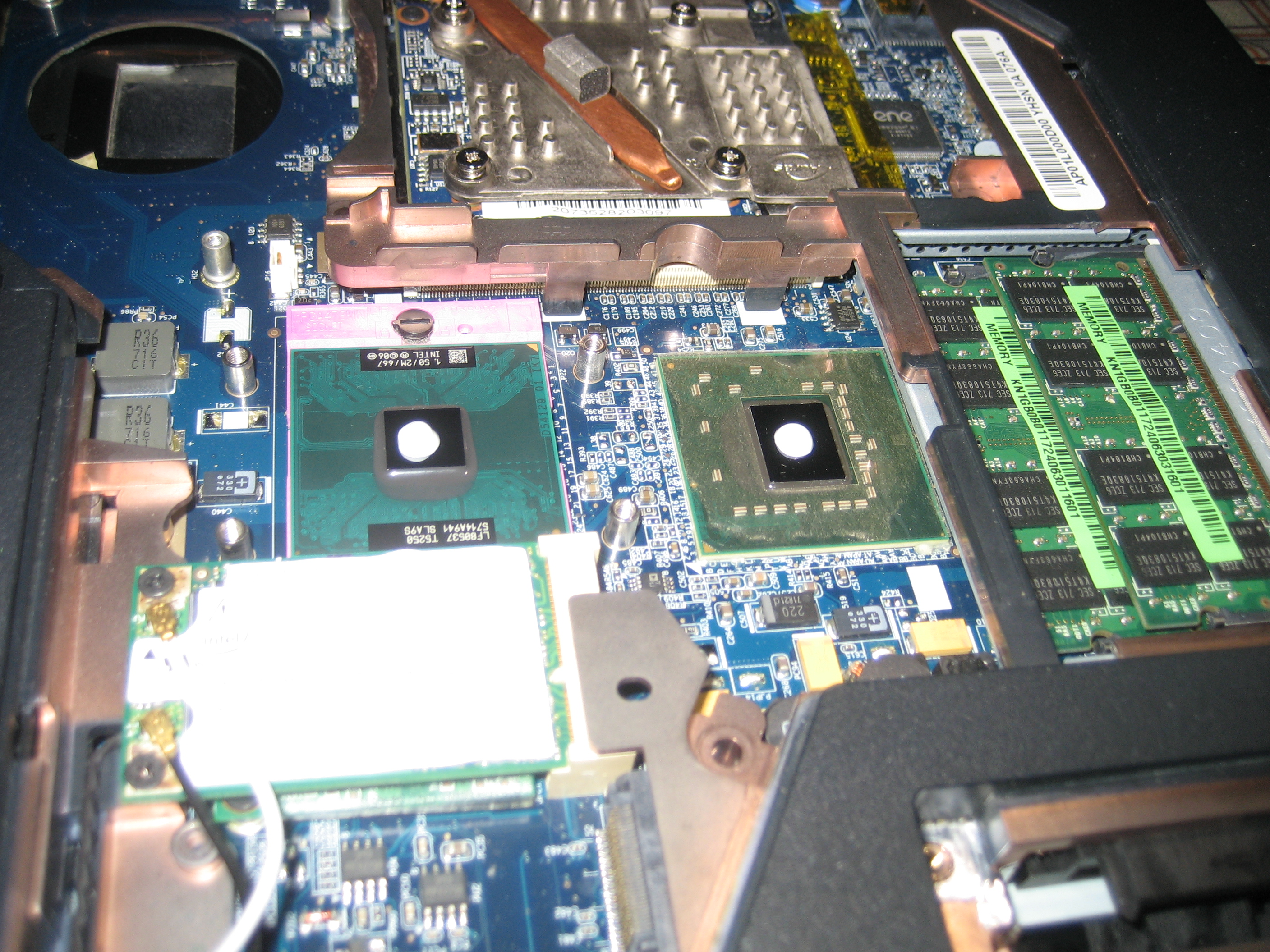

Una gota de pasta térmica en cada uno.

 http://img113.xooimage.com/files/d/5/3/img_1430-56fe9b0.jpg
Acer Aspire 7720, limpieza y mantenimiento.



En el micro de la tarjeta gráfica el proceso es igual, así que paso por alto poner esas imágenes para que no sea repetitivo.

Se colocan los disipadores y el ventilador sin olvidar enchufar su conector.


 http://img112.xooimage.com/files/b/4/b/img_1432-56fe9c2.jpg
Acer Aspire 7720, limpieza y mantenimiento.


 http://img115.xooimage.com/files/e/d/c/img_1433-56fe9c4.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Y para que sea un trabajo completo limpio con cuidado los contactos de cada módulo de memoria con una goma de borrar.

 http://img112.xooimage.com/files/2/d/4/img_1437-56fe9c6.jpg
Acer Aspire 7720, limpieza y mantenimiento.



Reviso que todo este en su sitio, cierro la tapa y pruebo el ordenador, arranca y al hacerlo se pone en marcha el ventilador durante un par de segundos y luego se para, sigue apareciendo la pantalla que dice que no encuentra el SO, lo dejo encendido mientras recojo las herramientas y demás utensilios y no se apaga en ningún momento, se calienta pero muy poco por lo que más adelante le instalaré un SO.

Y esto fue entretenido en una desapacible tarde de domingo.

Desconectado mandarache

  • Usuario
  • *
  • Mensajes: 726
Re:Acer Aspire 7720, limpieza y mantenimiento.
« Respuesta #1 en: Enero 29, 2020, 18:45:41 pm »
Magnífico aporte «Cadelo» te has atrevido a intercambiar las placas de los discos duros y desarmar los ventiladores a fondo no creo que muchos sepan que se podían desarmar hasta el punto de engrasar los ejes en definitiva un trabajo muy técnico y de alto nivel. La de portátiles que se han desechado por no hacerle una limpieza a tiempo , gracias por compartir.

Un saludo.
No a la violencia de género , no quiero guardar un minuto de silencio por las víctimas  quiero gritar , gritar al mundo entero  NO a la violencia de género , no permitamos  más un mundo en la que los ángeles mueren a manos de los demonios .

Desconectado cadelo

  • Master
  • Usuario
  • ******
  • Mensajes: 1949
  • Long road out of Eden
Re:Acer Aspire 7720, limpieza y mantenimiento.
« Respuesta #2 en: Enero 29, 2020, 19:48:46 pm »
Gracias @mandarache

Lo de intercambiar las controladoras era algo que siempre he imaginado, dos objetos cuyos componentes son iguales, estos deben de funcionar indistintamente en uno u otro, pero la confirmación fue con el post de maripuri

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.


Y lo del ventilador también tiene su explicación, no se si le ocurrirá a más gente, pero a mi me da mucha rabia ponerme a reparar/cacharrear algo y que no pueda terminarlo porque me falta una pieza o esta estropeada y, en este caso, añadimos que era festivo por la tarde, más rabia todavía, así que solo cabía la posibilidad de revisarlo más a fondo y esperar dar con la avería.

Hasta ahora todos los ventiladores que he desarmado he podido separar las aspas para limpiar el interior y poder engrasarlos, aunque algunos no hacia falta porque llevan rodamientos, pero supongo que una mínima cantidad de grasa no le ira mal.

Si, llevas razón muchos pc´s, portátiles y demás han acabado en la basura por no hacerle una mínima limpieza o revisión, este me lo dieron precisamente porque se les apagaba casi al momento.

Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23441
  • Mari
    • WirelessWindows
Re:Acer Aspire 7720, limpieza y mantenimiento.
« Respuesta #3 en: Enero 30, 2020, 19:27:26 pm »


Buen desamblaje y mantenimiento, mola..   XD

Cita de: cadelo
uno de ellos no lo detecta, pero el otro hace continuas conexiones y desconexiones.

Ojo con las ATX antiguas o viejecillas y los molex, en ocasiones no dan lo que tienen que dar y de ahí las interrupciones conex/desc de HDD y otros dispositivos.

Siempre que sea posible hay que utilizar fuentes con PCF activo, en las más antiguas nos encontramos con PFC pasivo, es decir son menos eficientes y no siempre entregan la potencia que dicen entregar..

PCF = Power Factor Correction = corrección del factor de potencia.

El factor de potencia es la relación entre la potencia real y la potencia que es capaz de suministrar la fuente de alimentación.

Cita de: cadelo
en la parte de la circuitería no se ve nada, pero en el bobinado del motor se aprecia un corte en el hilo que sale de una de las bobinas.
A saber el tiempo que tiró sin ventilador..  eso y la porquería acumulada son las causas de la averia.

Me encanta que lo hayas reparado soldando el cable del bobinado,  buen 'tip' la laca de uñas.. XD

Cita de: cadelo
La pasta térmica al querer quitarla se cuartea porque esta reseca.
Para quitarla basta en empapar un algodón o un trapo en alcohol ypasarlo por encima..  poco a poco se irá reblandeciendo, no la quites con destornillador..  en todo caso algo de plastico para no rayar..

Ahora en cuanto a mejoras en mi opinión

1 SSD 120 GB para S.O y dejas el otro como esclavo para almacenar lo que sea..   (no mas de 20 eu nuevo)
2 subirle la RAM de 2GB a 4GB al menos                                                              (de segunda mano)

Solo con esto verás un mundo..  y probablemente la inversión total sea de unos 30 euracos.  El SDD si o si, verás revivir al core duo.

Me gustó el post.






Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado cadelo

  • Master
  • Usuario
  • ******
  • Mensajes: 1949
  • Long road out of Eden
Re:Acer Aspire 7720, limpieza y mantenimiento.
« Respuesta #4 en: Enero 30, 2020, 20:01:03 pm »
Cita de: maripuri

Buen desamblaje y mantenimiento, mola..   XD

Ojo con las ATX antiguas .....


Me encanta que lo hayas reparado soldando el cable del bobinado,  buen 'tip' la laca de uñas.. XD ......


..........Me gustó el post.

Gracias por las recomendaciones, tomo nota y me las guardo para otra vez.

Laca transparente, el rojo fuego lo tengo para ocasiones especiales  :D


Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23441
  • Mari
    • WirelessWindows
Re:Acer Aspire 7720, limpieza y mantenimiento.
« Respuesta #5 en: Febrero 01, 2020, 18:12:02 pm »

Ya te veo en carnavales..   xD

Te va a quedar un portátil muy usable, ya verás.

Sobre la tecla si funciona el pulsador puedes ver de ponerle otra, de segunda mano buscando seguro te aparece un teclado completo bartejo también.
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado goodboy

  • Usuario
  • *
  • Mensajes: 240
Re:Acer Aspire 7720, limpieza y mantenimiento.
« Respuesta #6 en: Febrero 02, 2020, 18:20:45 pm »
Buen trabajo y entretenido, cadelo.

Gracias por compartir.
