Construcción de un PC con materiales reciclados
« en: Julio 03, 2019, 20:16:30 pm »


https://i.postimg.cc/ZKQBxss8/20171204-105731-2.jpg
Construcción de un PC con materiales reciclados







Pues la idea es esa, montar un PC con prácticamente todas las piezas recicladas e ir comentado en el hilo el proceso desde el principio..  es decir, desde el mantenimiento de sus componentes antes del ensamblado al resultado final.

En principio voy a usar una vieja Thermaltake V9 BlacX Edition que si bien no está en perfecto estado porque le faltan piezas como el ventilador superior, anclajes de HDD y DVDs, tapas frontales.. etc, me sirve para apañarme perfectamente con ella y disponer de bahias para extracción en caliente de HDD & SSD de 3'5 & 2'5.

Por alguna razón en la web oficial ya no se puede encontrar (tenía enlaces al producto pero ahora no van) así que os dejo un video de una reviez vista en Youtube





<a href="http://www.youtube.com/watch?v=z_nGO98OWYE" target="_blank">http://www.youtube.com/watch?v=z_nGO98OWYE</a>





pd. este hilo está enfocado como proyecto, la idea es ir montando todo poco a poco, sin prisas.. ya que no hay tiempo de nada.

continuara..

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado mandarache

  • Usuario
  • *
  • Mensajes: 700
Re:Construcción de un PC con materiales reciclados
« Respuesta #1 en: Julio 03, 2019, 21:31:35 pm »
Buena idea éste hilo , yo tengo esa caja , la de la foto , pero con otra marca es una joya en aluminio lo que hacen los distintos fabricantes es ponerles distintos paneles sobre la misma base y añaden pequeños elementos sobre esos paneles para diferenciarse pero la base es la misma .

Maripuri seguiremos con atención tus consejos.

Un saludo.

No a la violencia de género , no quiero guardar un minuto de silencio por las víctimas  quiero gritar , gritar al mundo entero  NO a la violencia de género , no permitamos  más un mundo en la que los ángeles mueren a manos de los demonios .

Desconectado frica

  • Moderador
  • Usuario
  • *****
  • Mensajes: 129
Re:Construcción de un PC con materiales reciclados
« Respuesta #2 en: Julio 04, 2019, 11:19:28 am »
Estupendo proyecto Maripuri. Estaremos atentos.

Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23318
  • Mari
    • WirelessWindows
Re:Construcción de un PC con materiales reciclados
« Respuesta #3 en: Julio 04, 2019, 19:42:10 pm »
Cita de: mandarache
es una joya en aluminio lo que hacen los distintos fabricantes es ponerles distintos paneles sobre la misma base y añaden pequeños elementos sobre esos paneles para diferenciarse
Efectivamente, así es..

Por lo gral. un usuario digamos "standar" no piensa en temas como la relevancia que tiene una buena refrigeración y menos aún que esta pueda comenzar por emplear una buena caja donde albergar el conjunto de componentes que conforman el PC..  claro está que un usuario "standar" mas que fabricarse un PC a medida tiende a adquir un producto ya ensamblado.. por comodidad, precios / ofertas, etc.

Una buena caja puede reducir por si sola (sin ventiladores) varios grados de temperatura comparándose con otras..  la construcción en si por el material utilizado, la disposición de huecos para los componentes (entra mucho en juego la aerodinámica) hacen que sea posible reducir la temperatura sin forzar el aire sin utilizar otros medios..  no quiere decir que no se vayan a utilizar, sino que de mano ya contamos con una temperatura mas baja que utilizando otra cuyo diseño no se haya optimizado.

Bien.. ya que estamos con la caja dejo aquí un video de la casa donde indican como se ha de configurar la BIOS de la placa base (obviamente si soporta esta configuración) para poder utilizar EasySwap o" intercambio fácil / extracción en caliente" de los HDD / SSD en las bahías o docks que vienen ya en la caja.



<a href="http://www.youtube.com/watch?v=M9PKdbmHGCI" target="_blank">http://www.youtube.com/watch?v=M9PKdbmHGCI</a>
Thermaltake EasySwap Docking Technology



Como ves solo se trata de entrar en la BIOS y en el apartado configuración de almacenamiento > configuración de almacenamiento deberemos seleccionar la configuración del disco SATA como
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
en vez de IDE que es el mas utilizado por defecto.

Hablaremos de todo esto mas adelante cuando instalemos la placa base

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.


Veo que los enlaces al producto de los que disponía eran http y ahora se han mudado a htttps, en cualquier caso entre los gabinetes Mid Tower a los que pertenece el producto ya no se ve este reflejado en la nueva web..

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.


En cualquier caso desde la caché de google aún puedo ver algo así que he conseguido extraer la información sobre las características del producto:


https://i.postimg.cc/SRj85vPL/sshot-2019-07-04-11-16-00.jpg
Construcción de un PC con materiales reciclados



Y para los que gustan de todo esto el manual (original) de la Thermaltake V9 BlacX Edition

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.


Si vamos a crear un hilo-proyecto hay que hacerlo lo menos mal posible y por supuesto documentado..   XD


Cita de: frica
Estupendo proyecto Maripuri. Estaremos atentos
Vamos a divertirnos un rato..    ;)



« Última modificación: Julio 04, 2019, 19:44:59 pm por maripuri »
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23318
  • Mari
    • WirelessWindows
Re:Construcción de un PC con materiales reciclados
« Respuesta #4 en: Julio 08, 2019, 19:29:17 pm »


https://i.postimg.cc/9fzqcv7x/sshot-2019-07-07-07-41-50.jpg
Construcción de un PC con materiales reciclados









Bueno, no hay mucho que explicar al respecto de como limpiar una caja metálica..    bayeta, brocha para rincones difíciles, pinceles finos para rincones aún mas difíciles de acceder (como puertos USB, pulsadores) y un poco de lavavajillas diluído en agua (el fregaplatos del día a día) para rebajarlo y quitar la suciedad mas pegada en la carcasa en si.

Trucos para esto si no se cuenta con herramientas profesionales pueden ser el secador de pelo para soplar aire, aspirador para lo mismo pero usando el efecto contrario a soplar.. aspirar.

En pulsadores, ventiladores y similares nunca está demás aplicar unas gotitas o pulverizar con algún spray lubricante para productos eléctricos..   mucho OJO en esto, jamás debes aplicar un spray o lubricante que conduzca la electricidad o lo estroperarias todo.  Estos productos son específicos para componentes eléctricos y NO conducen la electricidad.

Repito, NO aplicar un spray cualquiera como el que usas para engrasar las bisagras de casa.. NO sirve y estroperás cualquier cosa eléctrica porque provocas un cortocircuito.

Cuando desmontes el frontal no te olvides eliminar la porquería acumulada, con la solución de lavavajillas diluído en agua la superficie tardará mas en dejar que se "pegue" el polvo y los restos de porquería que acaban ahí y ampliarás el tiempo en el que se conservará limpio estos espacios

Mira lo que pasa cuando quitas el frontal de la caja (y conste que está bien limpio, en otras ocasiones ni te cuento)



https://i.postimg.cc/vmvSdx57/sshot-2019-07-05-17-53-31.jpg
Construcción de un PC con materiales reciclados




..las rejillas son imprescindibles que estén bien limpias



https://i.postimg.cc/9MJSywMX/sshot-2019-07-05-17-49-19.jpg
Construcción de un PC con materiales reciclados

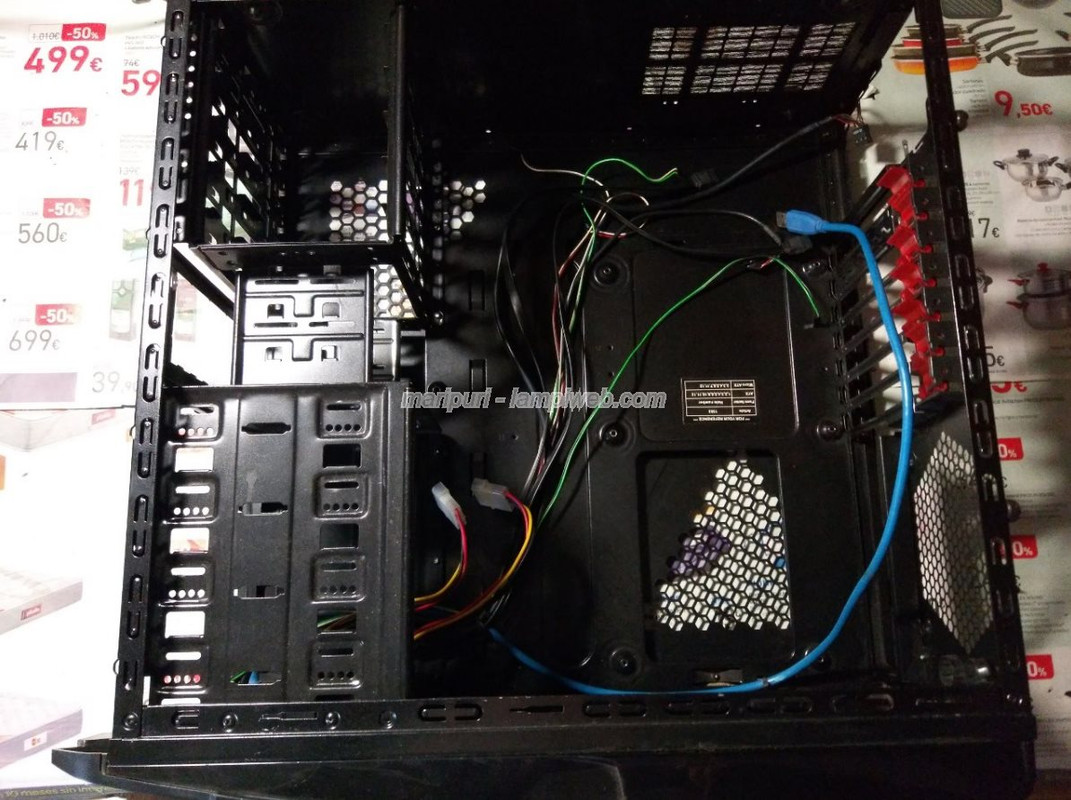

esta es una vista gral. de la caja ya limpia.. (o casi, tampoco es plan de ir tirando cuarenta fotos)



https://i.postimg.cc/WzyHHRgQ/sshot-2019-07-05-17-49-38.jpg
Construcción de un PC con materiales reciclados




Vamos a comentar un poco la disposición de la misma..

en la imagen arriba a la izq. parte destinada a alojar los discos duros.
en la imagen abajo a la izq. para bahías de 3 1/2" (lectores de tarjetas, etc)



https://i.postimg.cc/CLZtf1VY/sshot-2019-07-05-17-49-53.jpg
Construcción de un PC con materiales reciclados




..como no tenemos los anclajes originales (captura de imagen a partir de un video obtenido en la red) que con un clic sujetan los discos duros veremos de utilzar el método tradicional de usar tornillos XD



https://i.postimg.cc/NFprpFkG/sshot-2019-07-08-10-58-45.jpg
Construcción de un PC con materiales reciclados




Arriba a la dcha de la imágen el hueco donde irá alojada la fuente de alimientación.

Een el fondo de la caja la placa base

se puede apreciar hacia el la parte dcha de la imagen los huecos que dan salida a los elementos pinchados en las ranuras de expansión (PCI,PCIE,miniPCIe) que lleva la placas base.

Estas si llevan sujecciones pero ya algo dañadas, así que un mix "tornillo-sujecciones" será lo mejor..  o meos malo  XD



https://i.postimg.cc/VL3h98Yt/sshot-2019-07-05-17-50-11.jpg
Construcción de un PC con materiales reciclados

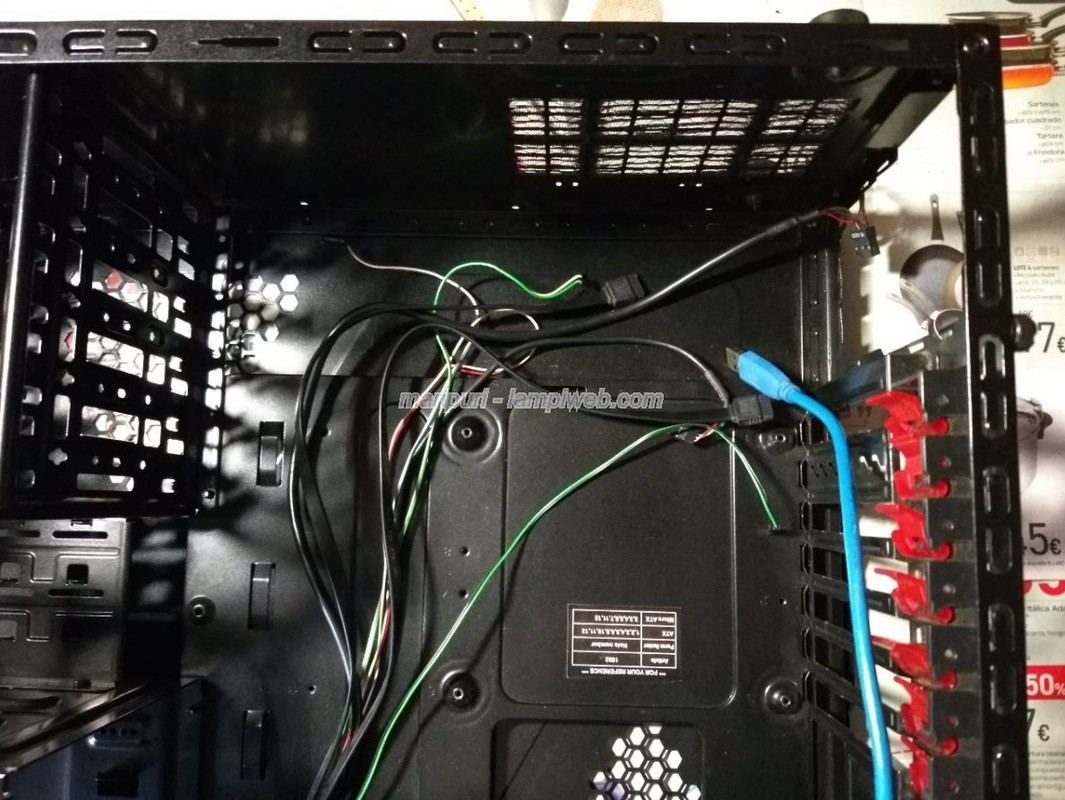

Abajo izq de la imagen huecos de 5 1/4" que corresponden al frontal (parte superior) donde alojar CD/DVDs, dispositivos frontales como lectores, etc.

A la dcha hueco para la PCB y salidas.



https://i.postimg.cc/bwkB3BJB/sshot-2019-07-05-17-50-27.jpg
Construcción de un PC con materiales reciclados




..tampoco disponemos de los "clips" originales, así que tornillos e imaginación al canto (captura de imagen a partir de un video obtenido en la red).



https://i.postimg.cc/t4PFHqXk/sshot-2019-07-08-10-57-14.jpg
Construcción de un PC con materiales reciclados




por útlimo la parte superior de la caja donde se aprecia la rejilla (dcha) donde iría ubicado el ventilador superior de 20cm y dos  bahías dobles para discos externos (swap docking) de 3.5 y 2.5" , puerto USB 2.0 y 3.0 mas conexiones micrófoono / auricular.
En el extremo izq y abajo en la imagen botones reset / power on + leds power y HDD (esto se aprecia mejor en la imagen 1)


nota. este panel superior también es desmontable (obviamente para instalar el ventilador) no voy a demontarla puesto que no voy a instalar un nuevo ventilador.



https://i.postimg.cc/6QK1Sf45/sshot-2019-07-05-17-53-04.jpg
Construcción de un PC con materiales reciclados




y con esto terminamos el apartado dedicado específicamente a la caja..







..le toca el turno a la placa base y de las opciones disponibles del material reciclado en mi poder la elegida es:

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.




https://i.postimg.cc/pXDkvJV3/P-setting-fff-1-90-end-500.jpg
Construcción de un PC con materiales reciclados




os adelanto que esta placa base va a aportar un elemento con el que en un principio no contaba pero que me resulta muy practico e interesante disponer..

ya veréis. XD

continurará..


« Última modificación: Julio 19, 2019, 19:31:12 pm por maripuri »
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23318
  • Mari
    • WirelessWindows
Re:Construcción de un PC con materiales reciclados
« Respuesta #5 en: Julio 20, 2019, 19:52:29 pm »




Como ya os adelanté en la anterior entrada de entre todo el material del que dispongo elegí la placa base
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.


..no es nada del otro mundo, lo se (y si, ya tiene sus años) pero es lo que hay.  El tema es hacer reciclaje del de verdad.



https://i.postimg.cc/WbfC1KL1/sshot-2019-07-19-19-54-49.jpg
Construcción de un PC con materiales reciclados




Información de la placa base en el sitio de soporte:

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.


Mi idea es ponerle un procesador
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
y 8GB de RAM.

Este será un PC para "machacar", para tirarse horas encendido..  no va a realizar tareas pesadas, pero para el "día a día" en lo personal a mi sobra. XD

Cita de: maripuri
os adelanto que esta placa base va a aportar un elemento con el que en un principio no contaba pero que me resulta muy practico e interesante disponer..

ya veréis. XD

Bien, la "sorpresa" que guarda la placa base sería esta:



https://i.postimg.cc/nrxZTWcJ/sshot-2019-06-25-11-05-55.jpg
Construcción de un PC con materiales reciclados




¿sabéis que es?  Efectivamente, un adaptador de red inalámbrico USB (si, USB) para PCB



https://i.postimg.cc/7Y87Xzhq/sshot-2019-06-22-19-10-28.jpg
Construcción de un PC con materiales reciclados




En la imagen cuando se estaba desmontando la placa base para realizarle una limpieza:



https://i.postimg.cc/CLHdyjW7/sshot-2019-07-05-17-46-49.jpg
Construcción de un PC con materiales reciclados




Si te has fijado bien en la imagen anterior notarás que el chip que monta es un RTL8187 y es de la casa AzureWave, concretamente el modelo AW-GA800BT

Si, efectivamente hasta el momento es el único chipset en adaptadores wireless USB conocido con el que es posible inyectar paquetes bajo un entorno Windows.   XD

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.


Para navegar el RTL8187 es bastante malejo y está muy anticuado pero disponer de el de una manera casi "nativa" va a hacer que no sea necesario utilizar un puerto USB convencional (aunque haya suficientes) y disponer de un adaptador con el que realizar auditorías bajo un entorno Windows.

Instalando iel driver desde la herramienta inforusb (inf-wizard) de dirneet..   (recordad que una vez se instale este driver el adaptador solo va a funcionar como un dispositvo de captura de tráfico, no nos va a servir para navegar salvo que volvamos al driver anterior)



https://i.postimg.cc/d01TDmHj/infwizar1.gif
Construcción de un PC con materiales reciclados




https://i.postimg.cc/CLsZN694/sshot-2019-06-23-07-45-53.jpg
Construcción de un PC con materiales reciclados




Lo he testeado hace unos dias en sobre Windows 10 x64 en una instalación de pruebas previa al montaje de este proyecto y funciona perfectamene..  para ello preparé un escenario de trabajo con un AP del que obtuve el handshake (a decir verdad después de unos cuantos intentos) desautentificando al cliente (mi portatil en este caso).

Solo por eso me encanta disponer de el.

Ya de paso lo he reportado en el hilo
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.


Como dato interesante decir que la dirección MAC del dispostivo es 00:15:AF

Conocía las MAC de los adaptadores de red inalámbricos que montan el 8187 como las ALFA AWUS036H (00:C0:CA) y las Connection N&C (00:0F:04) pero no esta 00:15:AF así que un dato mas.

No se puede hacer mas, es viejete y la chapa está un poco oxidada pero mejor que estaba está



https://i.postimg.cc/sxtJ4H8z/sshot-2019-07-05-17-47-25.jpg
Construcción de un PC con materiales reciclados




Bien, con la P5B Deluxe bien limpita, conectado ya el adaptador de red inalmbrico USB interno AW-GA800BT tocará montarla en la caja y buscar una fuente de alimientación por entre los trastos e ir conectando los botones (alimentación, reset) y los diodos led (HDD LED, POWER ON) y poco a poco todo lo demás..



https://i.postimg.cc/Gpb2hH1R/sshot-2019-07-05-17-49-05.jpg
Construcción de un PC con materiales reciclados




..pero eso ya será otro día.

Si estás en vacaciones también toca desconexión digital, desde el PC hasta el móvil.. pasando por la tele y la tablet..  vamos que digital lo dedos de pies y manos y nada mas. xD


Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado xaviernea

  • Moderador
  • Usuario
  • *****
  • Mensajes: 651
  • The Prodigy Spanish Crew/Facebook
    • The Prodigy Spanish Crew
Re:Construcción de un PC con materiales reciclados
« Respuesta #6 en: Julio 20, 2019, 20:49:46 pm »
Joder!! Con un intel core 2 quad y 8g de ram te ira de lujo.Mi primer pc tenia también el core 2 quad pero con 4 g de ram y era una maravilla pues con 8g ya ni te cuento. Y si, puede pasar días y semanas encendido que va igual, la gráfica es la que sufre, a mi se me quemo pero es normal, yo lo tenia meses encendido, me iba a granada una o dos semanas y lo dejaba tambien encendido para que siguiese descargando ya que todavía no tenia fibra óptica.

#SomosUbiquiti

Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23318
  • Mari
    • WirelessWindows
Re:Construcción de un PC con materiales reciclados
« Respuesta #7 en: Julio 22, 2019, 19:51:46 pm »

El procesador está bien, sobra..   pero no es nada actual, aunque como digo me sobra.  XD

Hoy me ha llegado este tarjeta de Expansion USB 3.0 PCI-E de 4 Puertos que tenía encargada


https://i.postimg.cc/05hYgvK8/sshot-2019-07-21-16-41-01.jpg
Construcción de un PC con materiales reciclados



..la pedí porque dispongo de un frontal para USB 3.0 y para aprovecharlo.

Solo pedí esto, una bahía de intercambio para SATA para discos de 2.5'' (para 2 HDD/SSD) y un ventilador..   no lleva a 20eu entre todo, el resto será de cosas que tenga por  ahí.

Mas adelenta igual le pongo también otro par de bahías para discos de 3.5", ya veremos..

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado xaviernea

  • Moderador
  • Usuario
  • *****
  • Mensajes: 651
  • The Prodigy Spanish Crew/Facebook
    • The Prodigy Spanish Crew
Re:Construcción de un PC con materiales reciclados
« Respuesta #8 en: Julio 22, 2019, 21:17:26 pm »
El procesador está bien, sobra..   pero no es nada actual...
Aunque no es actual es un 4 núcleos que eso hace mucho.

#SomosUbiquiti

Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23318
  • Mari
    • WirelessWindows
Re:Construcción de un PC con materiales reciclados
« Respuesta #9 en: Septiembre 20, 2019, 19:34:14 pm »

Quise llevar el tema a lo largo del verano pero imposible..  no hay dias de 27 horas XD

Retomaré esto pronto, hay que acabar de montar ese PC y quitar este.    ;)
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado frica

  • Moderador
  • Usuario
  • *****
  • Mensajes: 129
Re:Construcción de un PC con materiales reciclados
« Respuesta #10 en: Septiembre 22, 2019, 15:55:49 pm »
¡Anino Maripuri! Tu puedes.
