Adaptador Molex - Conector mechero
« en: Junio 02, 2019, 23:24:24 pm »
ADAPTADOR MOLEX – CONECTOR MECHERO
===============================

Hace un tiempo mi mujer compró una aspiradora para coche SHS 12.0 B2 que funciona con una tensión de 12 voltios y una potencia de 120W (10 Amperios de intensidad de corriente usando la ley de ohm).

https://i.postimg.cc/qvCXpMNr/aspiradora.jpg
Adaptador Molex - Conector mechero


Para limpiar las alfombras del coche no era muy efectiva ya que la suciedad se introducía entre las fibras de las alfombras (son mucho más efectivas las aspiradoras de las estaciones de limpieza).

Pero para casa puede dar un buen servicio limpiando esas zonas de difícil acceso con otros artículos de limpieza. Yo tengo una vieja fuente de alimentación ATX de un PC y de ahí podía aprovechar los 12 voltios que suministra a través de los cables amarillos.

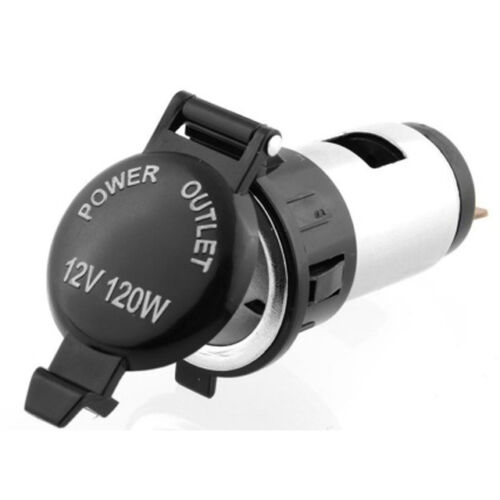

¿Pero cómo lo conecto? Busqué en esas webs que todos conocemos un conector de mechero de 12 voltios. Pero no nos vale cualquier conector y debemos tener cuidado de no comprar cualquier cosa. Es importante fijarse en la potencia que aguanta el conector o en su defecto en los amperios que aguanta. Yo compré este conector de mechero que aguanta 120W y me costó 3 Euros.

https://i.postimg.cc/nL44QRKw/mechero1.jpg
Adaptador Molex - Conector mechero


https://i.postimg.cc/sX3pPYwf/mechero2.jpg
Adaptador Molex - Conector mechero


Este conector tiene conexiones faston para acoplarle el cableado.

Recordé que meses atrás tiré un brasero de resistencia de los que seguro muchos habéis tenido, y antes de tirarlo recuperé un par de piezas que podrían valerme. Una de esas piezas era unos 10 cm de cable con sus terminales faston y que venían perfectos para el mechero.

https://i.postimg.cc/rsPxLvcz/cables-Faston.jpg
Adaptador Molex - Conector mechero


Para el extremo del cable que va conectado a la fuente de alimentación, concretamente a un conector Molex, utilicé un alargador de conexión molex que compré hace dos años y que tuvo problemas en las conexiones del conector. Asi que desmonté el conector por primera vez en mi vida y comprobé como funciona sus conexiones. En el conector molex (la pieza de plástico de color blanco) van colocados por unos orificios los vástagos metálicos que llevan la tensión y corriente. Estos vástagos llevan unos espolones que una vez introducidos en los orificios, hacen de tope.

https://i.postimg.cc/XNHwFyF3/Molex-desmontado2.jpg
Adaptador Molex - Conector mechero

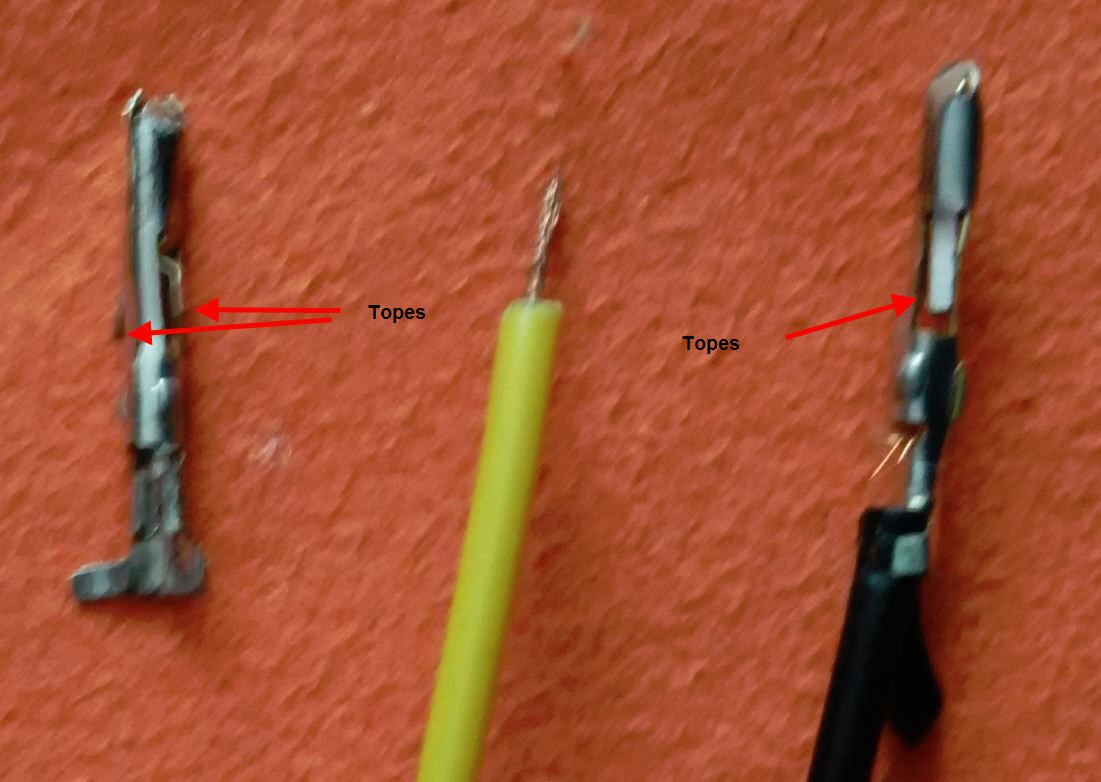

Estos conectores molex llevan 4 cables (2 negros 1 rojo y 1 amarillo). El rojo lleva los 5 voltios y el amarillo los 12 voltios. En nuestro caso sólo necesitamos los 12 voltios por lo que eliminé un cable negro y el cable rojo.

https://i.postimg.cc/bNZ1RNHn/Molex-vastagos.jpg
Adaptador Molex - Conector mechero


Una vez que ya tenía los vástagos preparados con sus cables, soldé un poco la parte metálica que sujeta mediante presión al cable. De esta forma reforzaría más estas conexiones. Luego los coloqué con cuidado dentro de los orificios del conector molex. En la siguiente foto se ve el conector mólex con sus dos vástagos insertados:

https://i.postimg.cc/Qxv1YG0y/IMG-20190428-101117.jpg
Adaptador Molex - Conector mechero

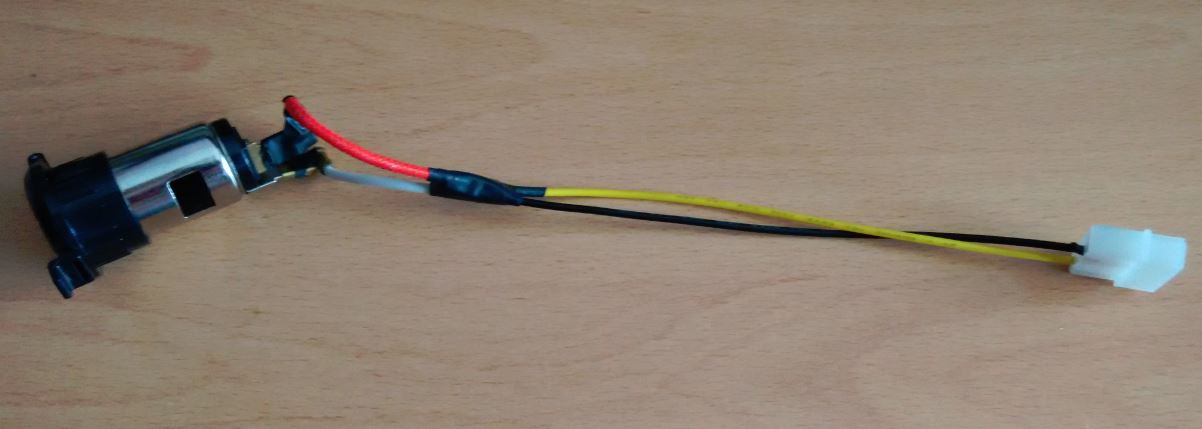

Ahora sólo me quedaba soldar el conector molex con sus cables  junto con los cables con los conectores faston:

https://i.postimg.cc/q7VcqVK3/Cable-adaptador.jpg
Adaptador Molex - Conector mechero


Y finalmente coloqué los conectores faston en el conector del mechero. Ya que ambos conectores estaban físicamente muy próximos, para evitar cualquier cortocircuito, los protegí con tubos termoretractil (que se encoge con la acción del calor).

https://i.postimg.cc/gjJ8QGCf/Conector-mechero-y-faston.jpg
Adaptador Molex - Conector mechero


El resultado final no es bonito pero sí es funcional.

https://i.postimg.cc/wvxmR6j7/Todo-montado1.jpg
Adaptador Molex - Conector mechero


https://i.postimg.cc/s2rSyPFP/Todo-montado2.jpg
Adaptador Molex - Conector mechero


Espero que os haya gustado este artículo sobre Modificación de conexiones y reaprovechamiento de material electrónico.











Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23453
  • Mari
    • WirelessWindows
Re:Adaptador Molex - Conector mechero
« Respuesta #1 en: Junio 03, 2019, 20:23:23 pm »
Muy bien, hay que reciclar todo lo que se pueda..  y mas.  xD

Dejo unas imágenes para que se vean un poco mejor las posiciones / orden de los cables / colores

https://i.postimg.cc/XqckcNSR/sshot-2019-06-03-20-15-26.jpg
Adaptador Molex - Conector mechero


https://i.postimg.cc/66dcNc2M/sshot-2019-06-03-20-18-31.jpg
Adaptador Molex - Conector mechero
https://i.postimg.cc/CLSNM8bS/sshot-2019-06-03-20-19-01.jpg
Adaptador Molex - Conector mechero
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado goodboy

  • Usuario
  • *
  • Mensajes: 240
Re:Adaptador Molex - Conector mechero
« Respuesta #2 en: Junio 03, 2019, 23:09:47 pm »
Gracias, frica por compartir tu trabajo!
