HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento
« en: Enero 27, 2019, 17:59:15 pm »


https://i.postimg.cc/8CRdwDDK/sshot-2019-01-24-18-07-33.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento


HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento











Nada mejor para pasar el tiempo en un frio y lluvioso domingo de finales de enero que dedicarse al desamblaje y mantenimiento de un dispositivo..  en este caso le llega el turno a un portátil HP Pavilion Notebook - 15-p259ns.  El equipo con poco mas de 3 años necesita (si o si) una puesta a punto dado que las temperaturas se disparan a niveles poco recomendables, es una verdadera estufa si lo tocas por debajo y eso hay que subsanarlo si no queremos que la cosa vaya a peor y derive en una seria avería..

nota.  todas las imágenes son ampliables (click sobre ellas)



Características técnicas (resumen)

Procesador acelerado AMD Quad Core A10-5745M
Tarjeta gráfica AMD Radeon R7 M260 (DDR3L dedicada de 2 GB)
HDD 1TB
SDRAM DDR3 16GB
Realtek RTL8723BE 802.11 bgn Wi-Fi Adapter
Realtek Bluetooth 4.0 Adapter
Unidad óptica DVD+- RW
Cámara web frontal HP TrueVision HD con matriz de micrófono digital dual integrado
Monitor LED HD 15'6 (diagonal 39'62cm)
S.O Windows 8.1 x64 bits (upgrade Windows 10)
1 USB 2.0 - 2 USB 3.0

Para mas detalle consulta:
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

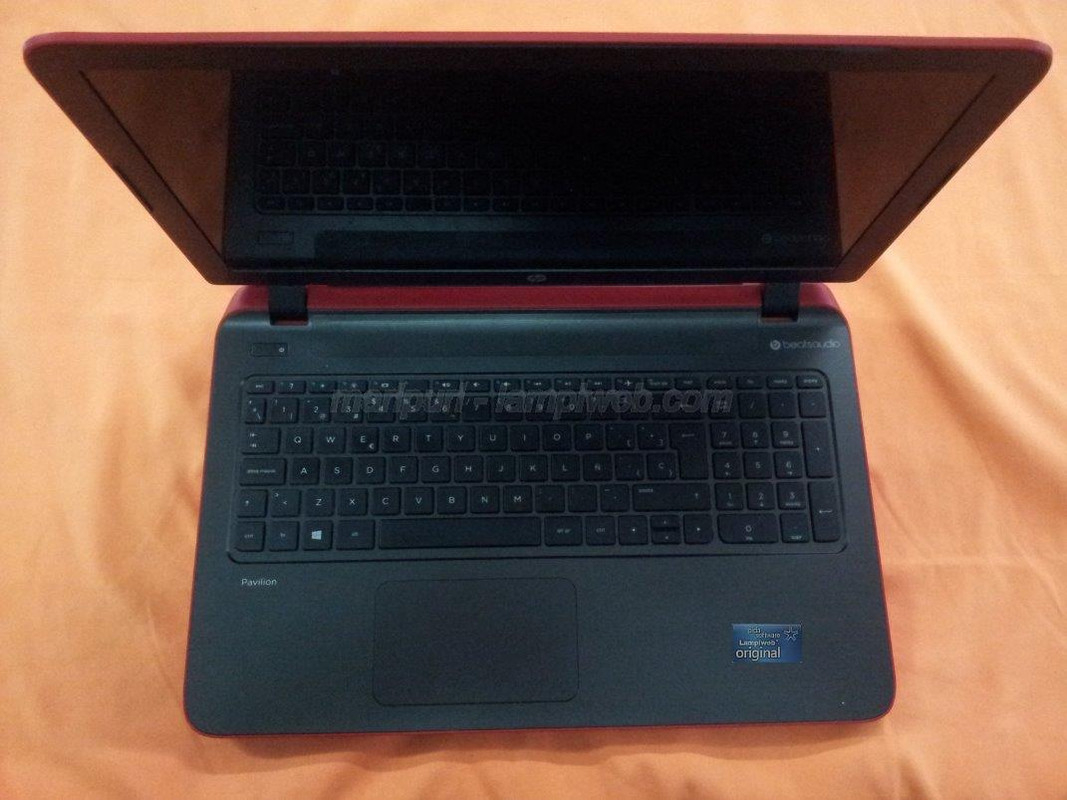

https://i.postimg.cc/0NyBQyWd/sshot-2019-01-17-08-38-05.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Lo cierto es que es un portatil con muy buenas caracteristicas. Tal vez llama un poco la atención la tarjeta de red:  10/100 BASE-T Ethernet LAN integrada. No se, me sorprende que un portatil con estas prestaciones no lleve una LAN Ethernet Gigabit (10/100/1000), pero bueno.. es lo que hay.

Vamos pues a desmontar el dispositivo, quitar la porquería que se haya acumulado en el interior, eliminar la pasta térmica reseca y sustituirla por una nueva.. así que ya con nuestras herramientas preparadas, una buena base donde trabajar y sobre todo disponer de suficiente tiempo libre para realizar la tarea del tirón colocamos el portatil boca abajo para ir retirando los tornillos.




https://i.postimg.cc/TwyNVHXK/sshot-2019-01-17-08-43-06.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

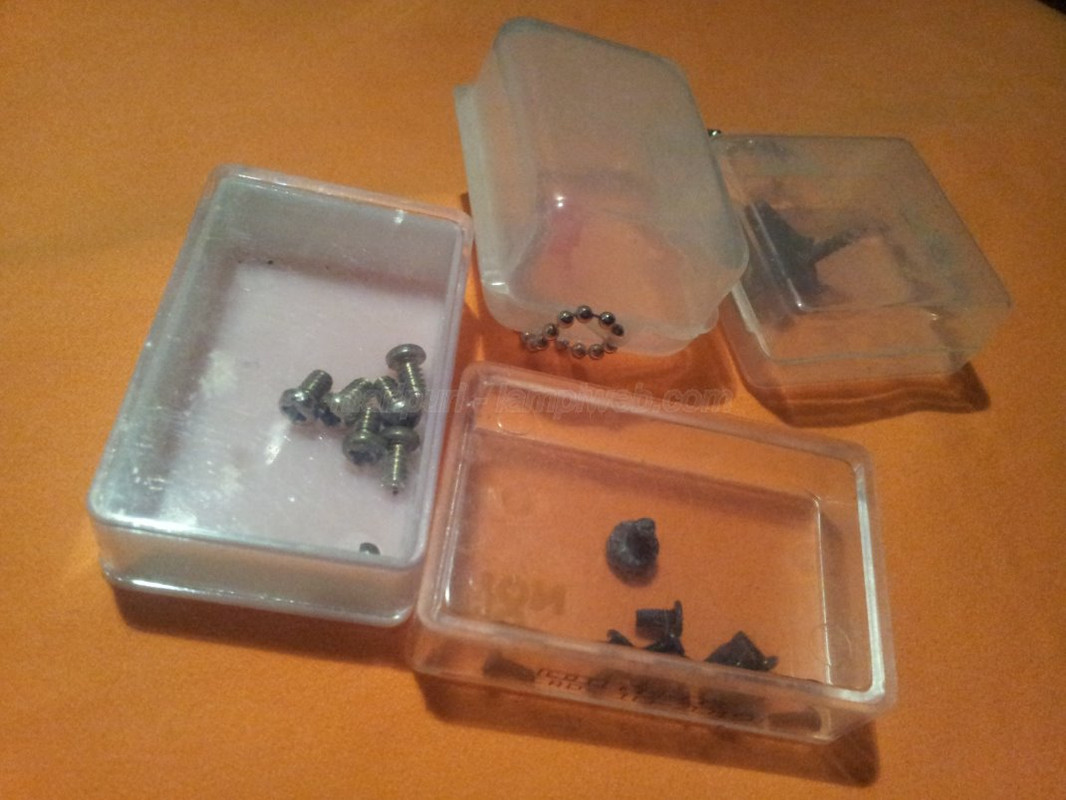

Una cosa a tener en cuenta es disponer de cajitas para ir guardando los tornillos que iremos retirando (mejor si son varias). Recordad clasificar estos por tamaños y ubicación, no todos van a ser iguales y de esta forma a la hora de volver a ensamblar el dispositivo no os encontraréis con problemas para identificar su ubicación..   creedme, en ocasiones esto os va a salvar de un apuro.




https://i.postimg.cc/C503yfBS/sshot-2019-01-20-19-10-46.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Bien. En la siguiente imágen podemos ver los puntos donde están ubicados los tornillos, incluído un "tornillo trampa"..   espero no dejarme ninguno.

nota:

- para acceder a los tornillos [1] y [5] hay que retirar las tapas o embellecedores donde van las bisagras cuyos tornillos [2] y [4] se encuentran debajo de las patas de goma.
- para acceder al tornillo [3] es necesario retirar la batería
- para acceder a los tornillos [6], [8] y [11] hay que retirar la unidad óptica DVD+- RW por completo, para ello quitar el tornillo [9] o bien retirar la tapa / embellecedor (que hace innecesario retirar la unidad óptica DVD+- RW)
- para acceder al tornillo [10] o "tornillo trampa" hay que retirar una tapa que lo deja semi-oculto

- el resto de tornillos son accesibles a simple vista




https://i.postimg.cc/zvKdMbv5/sshot-2019-01-17-08-43-07.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Retiramos la batería, eso nos permite visualizar el tornillo [3]




https://i.postimg.cc/8PgXvHXC/sshot-2019-01-17-08-45-16.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





detalle..




https://i.postimg.cc/xdZt1ybn/sshot-2019-01-17-08-49-37.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

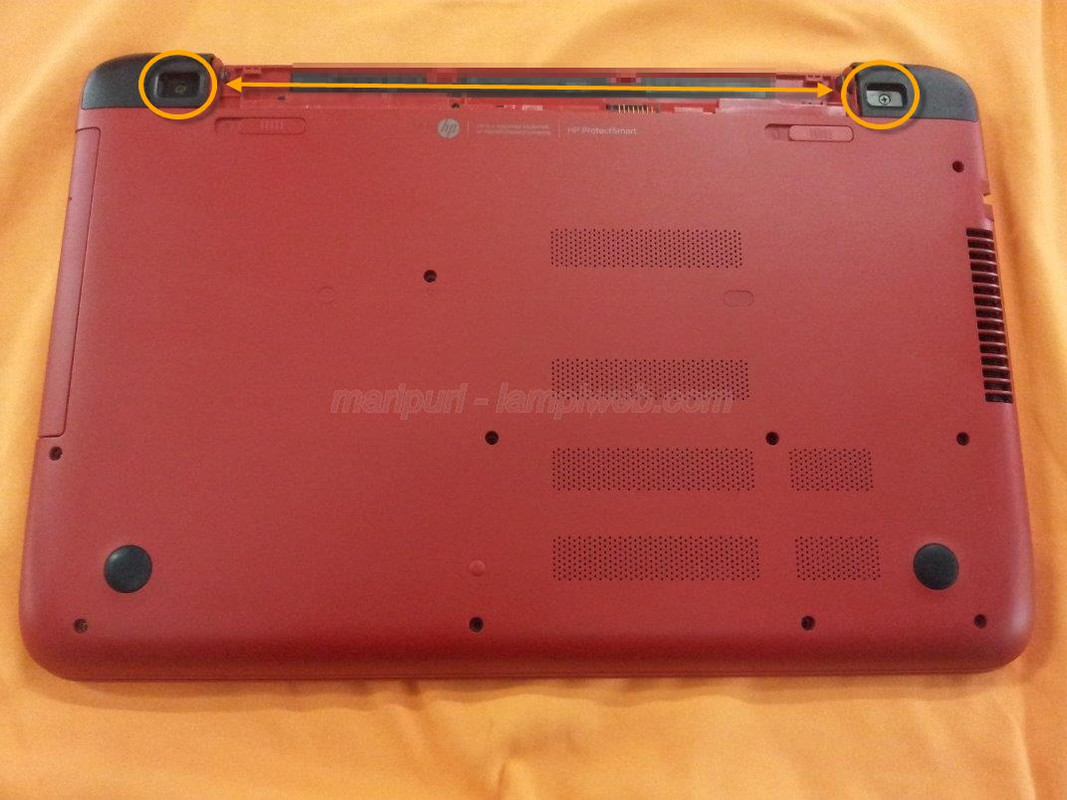

retiramos las "patas" de goma (en los extremos inferiores donde las bisagras) para acceder a / retirar los tornillos [2] y [4]




https://i.postimg.cc/286zQXgv/sshot-2019-01-17-08-50-04.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





detalle..




https://i.postimg.cc/3NwQKsYB/p259ns-1.gif
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





retiramos las tapas / embellecedores de las bisagras para acceder a los tornillos [1] y [5].




https://i.postimg.cc/FKK17HNt/p259ns-2.gif
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Ahora que hemos retirado los embellecedores de las bisagras quedan al descubierto las tuercas metálicas donde enroscan los tornillos [2] y [4]. Un detalle que no se aprecia bien en la imágen anterior es que el soporte / hueco donde se ubica la tuerca correspondiente al tornillo [2] está algo dañado (rajado) y eso además de notar que los tornillos [1] y [5] están algo "flojillos" me dice que este dispostivo fue manipulado con anterioridad..  lo veremos mas tarde al igual que intentaremos reparar en la medida de lo posible el daño en el alojamiento de la tuerca para que no vaya a mas.

Comentar que el siguiente paso NO es extrictamente necesario, explico por que:

Antes de ponerme manos a la obra realicé una búsqueda en la red y encontré algún vídeo sobre el desamblaje, en todos ellos procedían a retirar "la tapa" o embellecedor de la unidad óptica DVD+- RW (la parte que queda a la vista en el lateral y desde la que accedemos al botón para abrir / cerrar la unidad) en vez de retirar por completo la unidad quitando simplemente el tornillo [9] que la sujeta y tirando de esta hacia afuera.  Me extrañó, pero por si las moscas decidí hacer lo mismo no fuera que hubiera "alguna trampa" que desconocía y me cargara la cinta / faja de conexión o vete tu a saber que otra cosa mas..

Ahora, una vez desmontado por completo puedo decir que no es necesario hacer esto o se que puede realizar de ambas formas:

-retirar la tapa o embellecedor de la unidad óptica DVD+- RW
-retirando el tornillo [9] y extraer por completo la unidad óptica DVD+- RW

En este caso concreto retiré la tapa o embellecedor de la unidad óptica.

¿Como vas de cash?   XD

Si tienes herramientas adecuadas mejor, sino como ves una tarjeta de crédito vieja, un trozo de plastico duro..   y mucho cuidado de no romper las pestañas que la sujetan.




https://i.postimg.cc/hPnMvGhz/sshot-2019-01-17-08-53-43.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Pues aquí tenemos mas confirmación de que efectivamente el dispositivo fue manipulado con anterioridad, le han dejado un solo tornillo de los tres que lleva..  [6], [8] y [11] ¿no está mal eh?   bueno, dos tornillos menos que quitar.. XD




https://i.postimg.cc/pXBCFtn0/sshot-2019-01-17-08-54-30.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

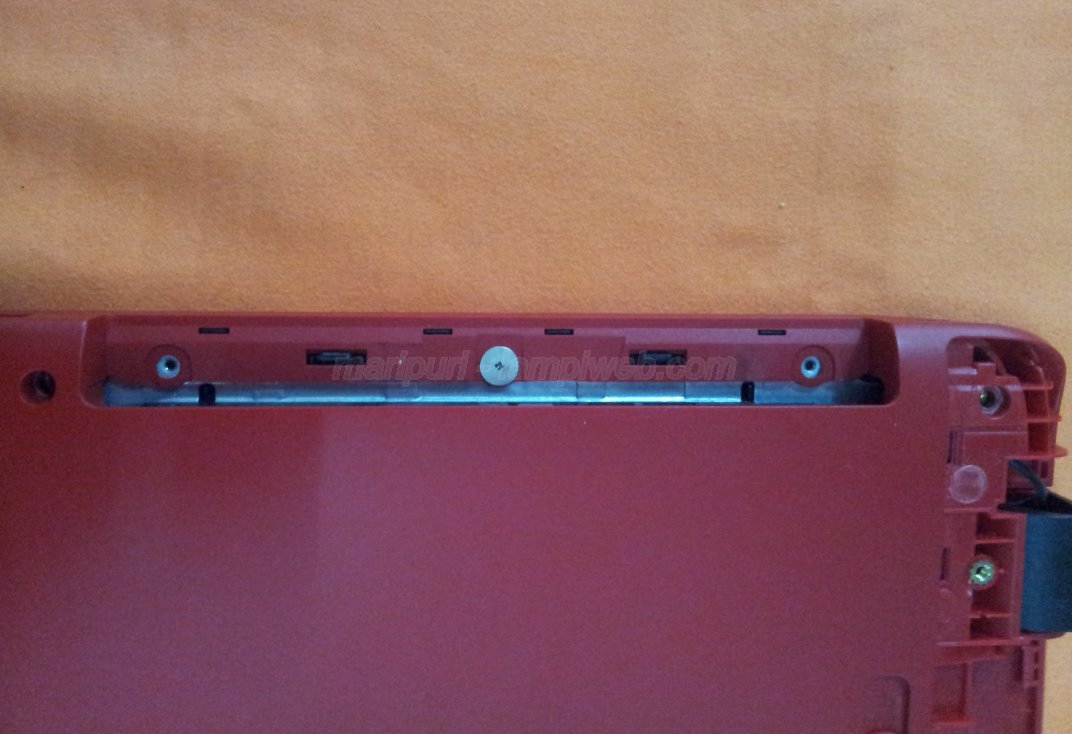

NO os olvidéis del tornillo "trampa" marcado como [10] y semi-oculto por una delgada pieza de plástico que lo hace "casi invisible" y que en un descuido o ir con prisas puede pasar desapercibido, lo cual puede ser muy grave.

¿que diferencia este tornillo del resto para que lleve esta pieza de plastico que lo oculta?

Sinceramente, en mi opinión solo encuentro un motivo para esto:  que alguien con menos experiencia pensando que ha retirado todos los tornillos "fuerce" la retirada de la PCB y la rompa..  ni mas, ni menos.




https://i.postimg.cc/LsJ3wYQ7/sshot-2019-01-17-08-58-32.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

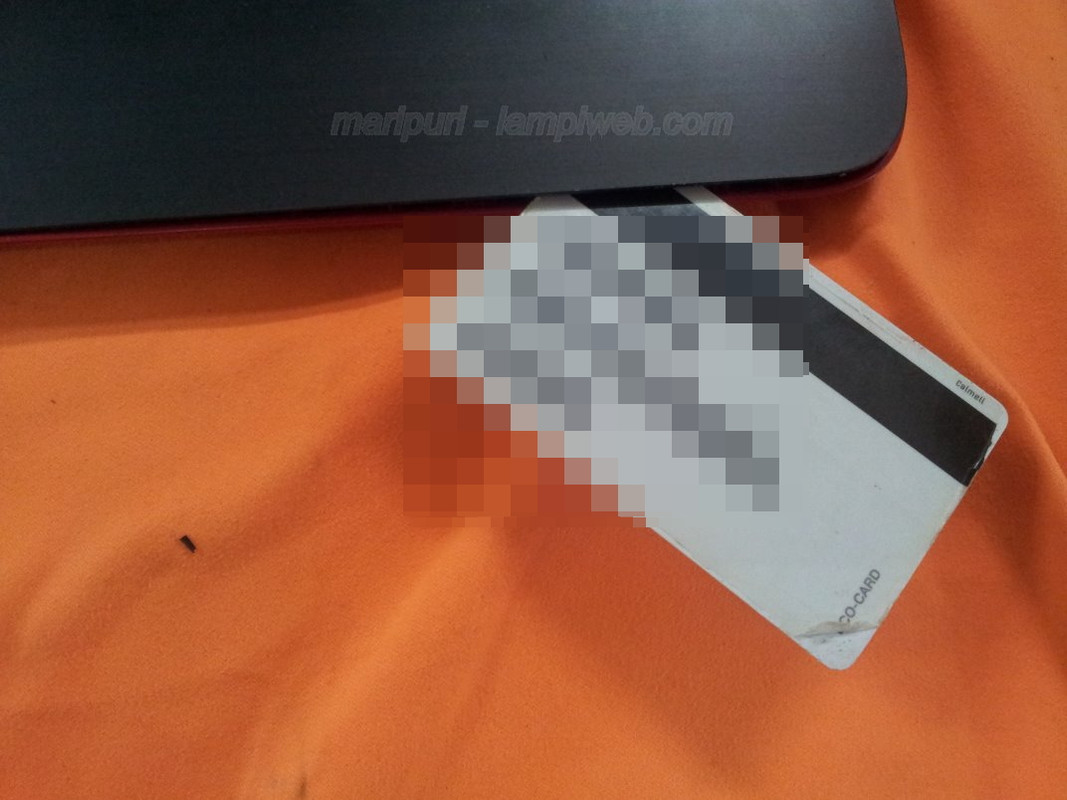

Bien, ahora que ya hemos retirado todos los tornillos (incluído el trampa) y si aún nos queda crédito (sic) en la tarjeta  toca retirar la carcasa superior donde va alojado el teclado..  sale todo en conjunto, así que introducimos nuestra herramienta intentando buscar hueco entre las dos partes y con mucho cuidado ir soltando uno a uno todos los "clips".

NO los fuerces..  si no salen a la primera busca el camino inverso, mueve un poco, vuelve de nuevo en otra dirección pero NO los fuerces, deben de saltar con un poco de presión (la justa) pero sin llegar realmente a ser forzados o romperán. Ve girando hasta completar el rectángulo que forma la carcasa y si acaso para que no se cierre la parte que vas abriendo introduces algo que lo impida como otras tarjetas o algo similar.




https://i.postimg.cc/RZVR1b7v/sshot-2019-01-17-08-55-19.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

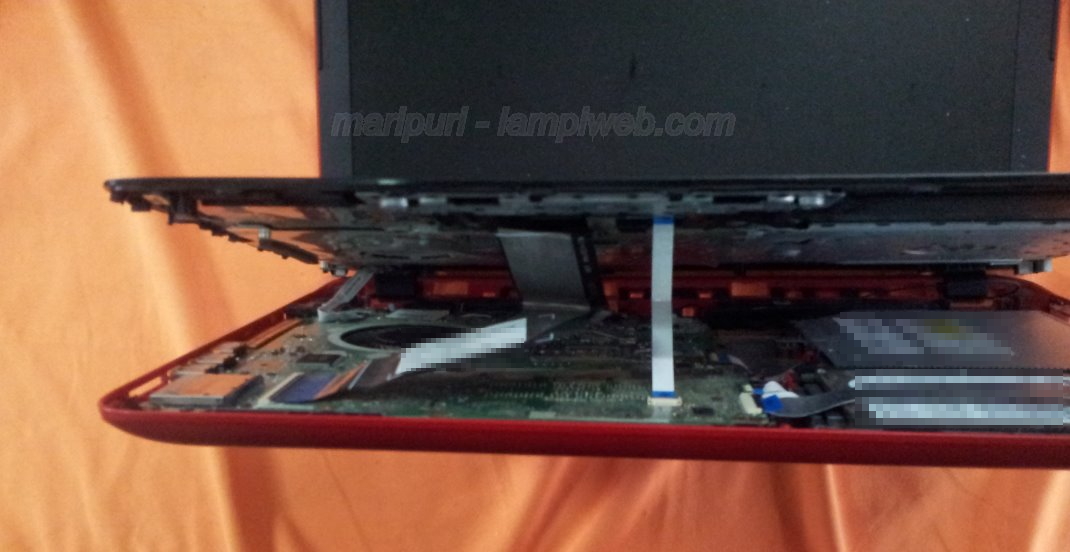

Cuando por fín hayas liberado esta tapa NO la separes mucho de la carcasa inferior porque de ser así arrancarás las conexiones (fajas / cintas) y eso si que puede llegar a ser un problema mayor.




https://i.postimg.cc/2yDd1HjR/sshot-2019-01-17-08-59-43.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Recuerda que además hay unas cuantas, debes quitar una a una con cuidado, la mayoría salen bien..




https://i.postimg.cc/CK9sghWK/sshot-2019-01-17-08-59-08.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





..se supone que si has llegado hasta aquí algo de noción tienes así que para l@s mas inexpert@s en la materia dejaremos
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
sobre dos tipos de conexiones de cable plano (fajas / cintas) y como proceder con ella a la hora de manipularlas.




https://i.postimg.cc/bNL0vHKW/sshot-2019-01-17-09-00-49.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Ya retirada la parte donde va el teclado y vista por la cara de las conexiones..




https://i.postimg.cc/XvB9QMp6/sshot-2019-01-17-09-01-37.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Bien, ya tenemos acceso al interior del disposiivo..

Como ves para acceder simplemente al HDD (para reemplazarlo por ejemplo) hay que realizar todo el proceso desde el inicio del post hasta aquí, es mas, aún sería necesario desconectar al menos una faja como precaución..  y uhmm.. ¿donde está la RAM?  pues como dice la canción "en el fondo del mar, matarile, rile, rile.."  sip, parece que se encuentra por la cara posterior de la PCB por lo que si queremos reemplazarla, limpiarla o en definitiva manipular en ella NO queda otra que quitar todas los tornillos que sujentan la PCB a la carcasa, las fajas y conectores, retirar la PCB por completo y así por fin acceder a la cara posterior de la misma.

Una barbaridad ¿no os parece?.

Otra cosa que no se aprecia bien en la imagen es que faltan varios tornillos de los que sujetan la PCB a la carcasa, sin comentarios pues..




https://i.postimg.cc/B6xHfxTh/sshot-2019-01-17-09-03-08.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Una imagen - detalle del ventilador de la CPU que parece (a pesar del uso) que no tiene mucho polvo..   aunque tampoco es de mucho extrañar, poco puede entrar con esos minúsculos agujeros de toma de aire del exterior. Sigamos, a ver si logramos retirar la PCB de una vez.




https://i.postimg.cc/kGsSBqhK/sshot-2019-01-17-09-06-05.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





El siguiente paso será desconectar todas estas fajas (DVD, HDD, etc)




https://i.postimg.cc/15TBVwny/sshot-2019-01-17-09-06-46.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





.. las que dan salida al vídeo, etc.  En definitiva, todas ellas..

nota.

En esta imágen he marcacado como posición [A] unos cables que van desde un conector ubicado en la parte inferior de la PCB hasta el propio conector de alimentación ubicado en la carcasa exterior y del cual hablaremos en la siguiente imágen.  Básicamente (algo mas en realidad) es un alargador con dos conectores en sus extremos.




https://i.postimg.cc/xTtZqXYR/sshot-2019-01-17-09-08-39.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





En mi opinión resulta mucho mas sencillo y se corre menos riesgo de daño si se opta por desarmar el conector de allimentación de la carcasa exterior (en su lateral izq) que si se trata de desconectar su opuesto en el extremo donde se une a la PCB el cual es mas delicado de manipular por su posición.

Basta con retirar una pletina que lo sujeta a la carcasa con un par de tornillos..




https://i.postimg.cc/0QqKnbT7/sshot-2019-01-17-09-09-58.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento




No te olvides de quitar la miniPCI express de la WiFi ni el resto de los tornillos que sujetan la PCB a la carcasa, en mi caso al faltan un montón no puedo indicar cuantos son ni marcar con exactitud donde están ubicados, pero si comentar que nomalmente vienen marcados con esta referencia, un triángulo blanco a su lado:




https://i.postimg.cc/qq5H7zLZ/sshot-2019-01-25-16-40-29.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

https://i.postimg.cc/NFDLWWSQ/sshot-2019-01-24-10-56-40.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento
https://i.postimg.cc/J75yDknS/sshot-2019-01-24-10-57-56.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Bien, pues ya tenemos la PCB fuera..   en la imágen he marcado el conector de allimentación que queda "colgando" sujeto a la PCB y la posición donde iba ubicada la tarjeta de red inalámbrica.




https://i.postimg.cc/K8TCGScx/sshot-2019-01-17-09-12-16.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

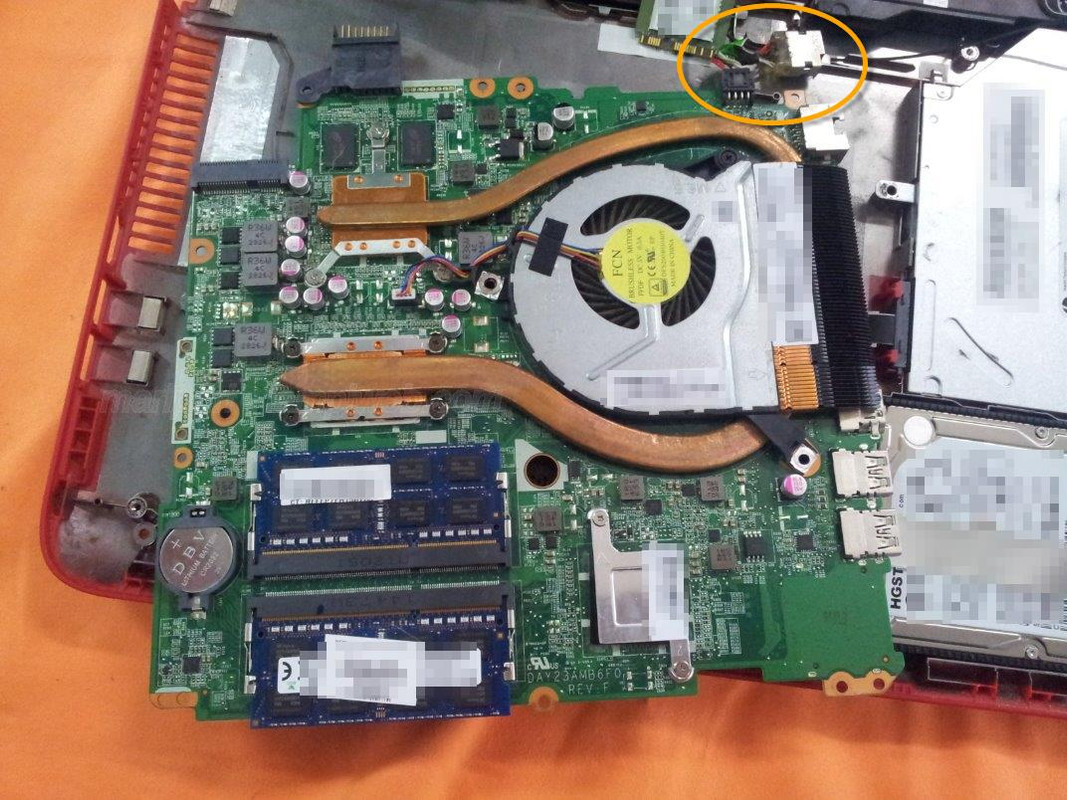

Ahora ya podemos observar la otra cara de la PCB donde se aprecia el conector del otro extremo del que os hablaba

.. y por fin vemos la memoria RAM (sin comentarios).




https://i.postimg.cc/GtL806h2/sshot-2019-01-17-09-14-33.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

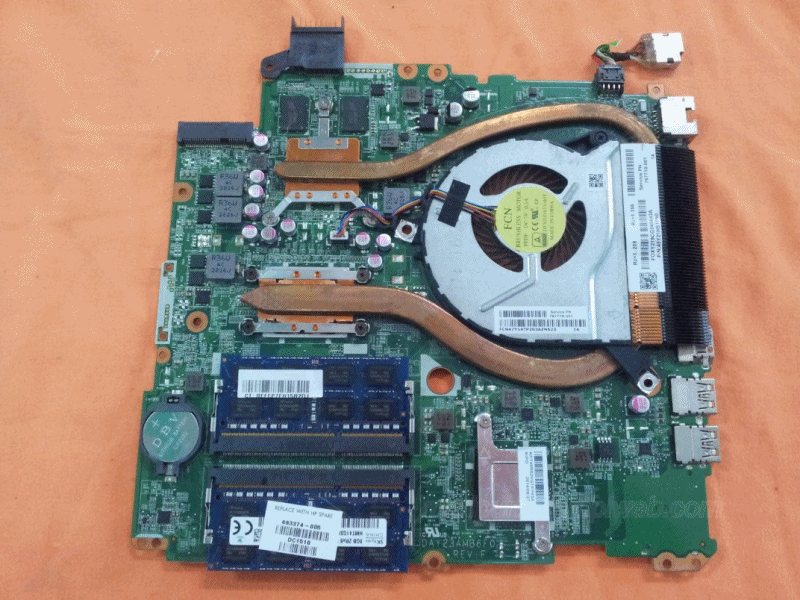

Ya con la PCB totalmente liberada de la carcasa y en nuestro espacio de trabajo procederemos a retirar el conjunto disipador por completo para realizar las tareas de limpieza y mantenimiento.  En la siguiente imágen muestra la ubicación de los tornillos incluyendo el conector de alimentación del ventilador del disipador y un tercer chip.




https://i.postimg.cc/52zWyDqg/p259ns-3.gif
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





El ventilador visto por la cara interna una vez separado del disipador, no olvides quitar el conector de alimentación del mismo.




https://i.postimg.cc/qBw6cBjC/sshot-2019-01-17-09-20-36.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





detallle..    puede apreciarse mucho mas nítidamente el conector de alimentación en PCB del que hablábamos anteriormente.




https://i.postimg.cc/vHmg0RN2/sshot-2019-01-17-09-22-14.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





la típica "alfombrilla" de suciedad que impide la entrada de aire por la parte del dispador pensada para ello




https://i.postimg.cc/t4Z1H3yh/sshot-2019-01-17-09-23-26.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





El conjunto disipador ya fuera de la PCB por completo y visto por la parte de abajo, se aprecia en que parte se aloja la suciedad y la pasta térmica.




https://i.postimg.cc/Nj3KGKfZ/sshot-2019-01-17-09-25-26.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

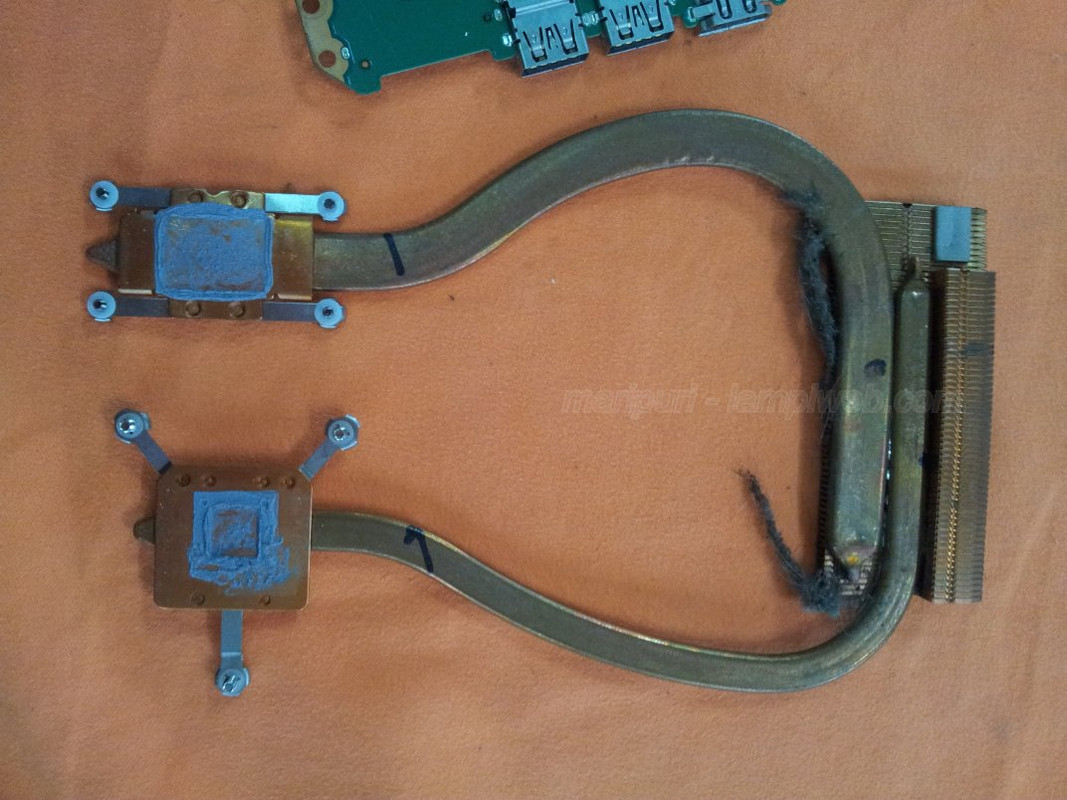

detalle de las partes del disipador que están en contacto mediante la pasta térmica con la CPU y GPU. se aprecia el estado de la misma (totalmente reseca).




https://i.postimg.cc/xCYqHBmR/sshot-2019-01-17-09-26-13.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





En las dos siguientes imágenes apreciamos el estado de la pasta térmica en los chips de la CPU y GPU




https://i.postimg.cc/7PKbGsZ3/sshot-2019-01-17-09-28-47.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





https://i.postimg.cc/DwXzN7d6/sshot-2019-01-17-09-29-12.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





También retiraremos el disipador de este tercer chip para limpiarlo un poco, en este caso no retiraré la almohadilla térmica porque su estado es bueno y no dispongo de ninguna aquí pero si le echaré un poco de pasta térmica.




https://i.postimg.cc/W4c4Lx5v/sshot-2019-01-17-09-30-10.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Ya sabes, algodón o mejor aún gasa, alcohol y poco a poco toda la pasta térmica reseca desaparecerá por completo..   tienen que quedar así.




https://i.postimg.cc/MG0pWtLj/sshot-2019-01-17-09-31-32.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

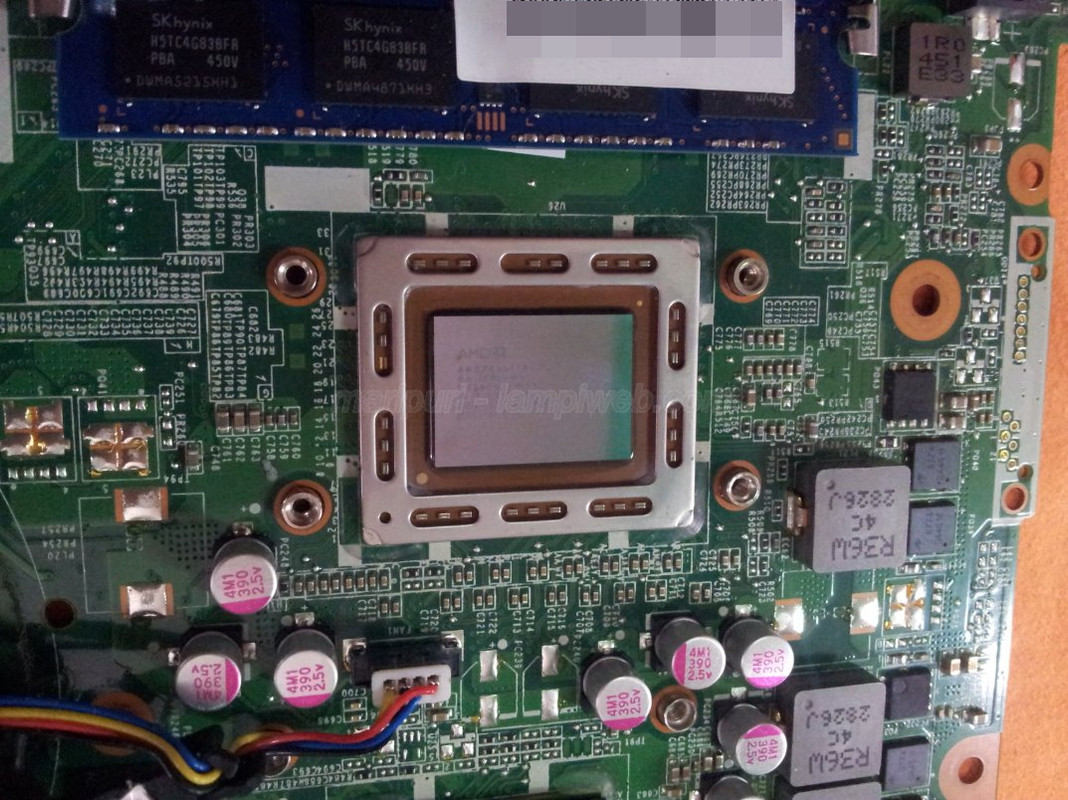

Igualmente los chips de la CPU, GPU y el tercer chip..  aquí mejor con bastoncillos de algodón y alcohol.




https://i.postimg.cc/90kWxkDs/sshot-2019-01-17-09-33-15.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento

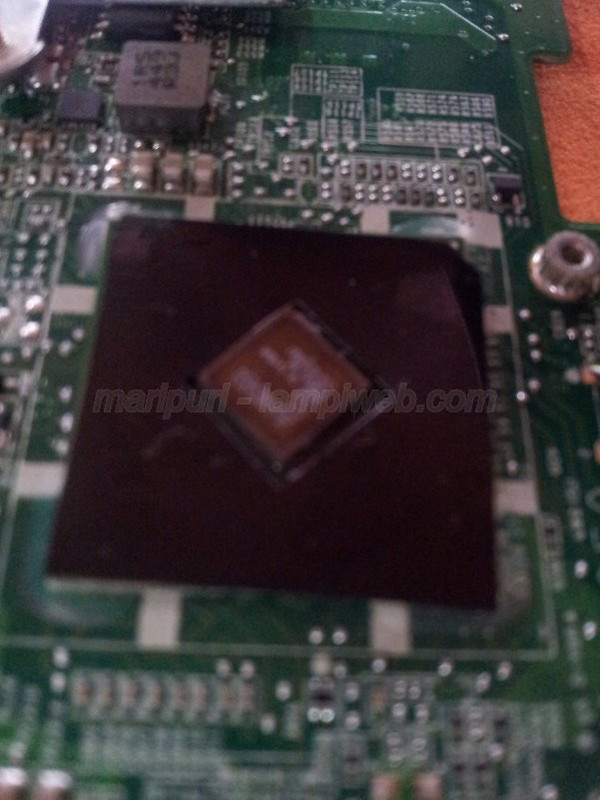

https://i.postimg.cc/4NK4KXMG/sshot-2019-01-17-09-33-50.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





https://i.postimg.cc/J49rZ9Vk/sshot-2019-01-17-09-34-56.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Turno para el ventilador del disipador..




https://i.postimg.cc/y8cVPvsr/sshot-2019-01-17-09-35-35.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Detalle.




https://i.postimg.cc/mr4T6CrZ/sshot-2019-01-17-09-35-36.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Como el espacio entre las aspas es muy reducido la brocha, cepillo de dientes y un bastoncillo de algodón húmedo serán los encargados de dejarlo como nuevo.




https://i.postimg.cc/VNFzyvSq/sshot-2019-01-17-09-37-04.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





En este caso en particular he decido esparcer la pasta térmica en vez de echarle la clásica gota en el centro, quizás debido a las caracteristicas del equipo y su complejo ensamblado me decidí por esta vía.




https://i.postimg.cc/6q8KGhMc/sshot-2019-01-17-09-37-39.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Bien..  montamos el conjunto disipador de nuevo en la PCB y básicamente lo dejamos aquí, continuar con todo el ensamblaje de nuevo alargaría en exceso este tema y realmente solo es seguir los pasos a la inversa.

Lo que si haré es dar algunas recomenaciones y comentar un par de "tricks"..




https://i.postimg.cc/2ygDdBJD/sshot-2019-01-17-09-39-06.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





La primera recomendación es:

Una vez que la PCB se encuentre fijada de nuevo en su sitio y con un poco de cinta aislante o papel de celo fija el pigtail de la tarjeta de red inalámbrica a la carcasa, de esa forma será mas dificil que se enganche en una manipulación que estando suelto. Fue de las primeras cosas que vi..

Otra mas..   no olvides de echar un poco de lubricante electrico (aceite en spray) en las bisagras.. éstas con el paso del tiempo se endurecen y es uno de los motivos por los que mucha gente se "carga" una pantalla de portátil.   Si, ya se que las bisagras no tienen nada que ver con "las chispas" ¿por qué entonces un lubricante de este tipo?  obviamente si "apuntas mal" o cae algo de el donde no debería no pasará nada..  con uno normal si puede pasar algo no deseado.




https://i.postimg.cc/4NhZfB7N/sshot-2019-01-17-09-40-11.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Ahora, antes de cerrar con las tapas de las bisagras / patas por completo el equipo toca el turno de reparar la base que sujeta la tuerca del tornillo [2].  En la imagen intento señalar la parte afectada..




https://i.postimg.cc/fRcNXyfG/sshot-2019-01-20-09-21-09.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento




Aquí lo apreciarás mejor..




https://i.postimg.cc/zfq1kNdV/sshot-2019-01-20-09-22-57.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





retiro con sumo cuidado la tuerca para comprobar el alcance del daño..   no es que sea muy grave, el probema es que con el tiempo el tornillo acabará dando vueltas sobre si mismo si no se hace algo ahora.




https://i.postimg.cc/1zM1CdTM/sshot-2019-01-20-09-26-12.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Si usas un pegamento que contenga
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
de esos instantáneo y de los que no diremos marcas pero que tod@s conocemos, házlo con la tuerca puesta no vayas a llevar una sorpresa.  Todo dependerá de la calidad, si es el típico de los chinos (que sirve) tendrás que dejarlo actual sin tocar un tiempo (mejor entre 24 y 48 horas) porque no lleva acelerante que es básicamente lo que lo diferencia del "caro".

tip.  aunque creo que ya lo habíamos comentado en el foro si quieres que te dure una vez abierto guárdalo en posición vertical en la nevera, te soprenderás..




https://i.postimg.cc/RFF5jRxm/sshot-2019-01-20-09-27-37.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Bien, un "trick" mas..   ¿quieres que la pantalla del portátil esté como recién estrenado el dispositivo?

Para limpiar cualquier tipo de pantalla sea TV, monitor de PC o portátil utiliza un "plumero" de toda la vida..   pero no de fibras de plástico "chinorris", ni se te ocurra..  de los de verdad, de pluma.  Quita el polvo de las pantalla con eso y te olvidas, nada de trapos, bayetas ni cosas por el estilo.. not, nien, niet.

Y si en el caso de que alguien haya puesto las "manazas" en el dejando marcas o este muy sucio la solución es armarse de paciencia y utilizar unas toallitas humedas de limpiar gafas, créeme quedará como nuevo..



https://i.postimg.cc/9F6kzmfz/sshot-2019-01-24-18-03-37.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento




fíjate el estado de la pantalla, es una vista ampliada de la esquina superior izq. antes de usar tres toallitas en ella y pasarme un buen rato dale que te pego..



https://i.postimg.cc/YSBDpM3k/sshot-2019-01-24-18-19-08.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento




..el resultado final



https://i.postimg.cc/DyJD2Jnt/sshot-2019-01-24-18-02-36.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





¿como lo ves?  eso si, te pasarás un buen rato pero quedar quedan como recién estrenadas.




https://i.postimg.cc/g0tB6b19/sshot-2019-01-17-08-39-27.jpg
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Comprobando las temperaturas nuevamente con MsiAfterburner




https://i.postimg.cc/tJDxSzYc/sshot-2019-01-21-10-59-05.png
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





..no está nada mal.




https://i.postimg.cc/cCd3Bz4Y/sshot-2019-01-21-10-52-12.png
HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento





Como decía (y siempre desde mi opinión) un buen equipo..  pero un mal diseño o mejor dicho, pensado para no durar.

¿Por que opino así?  Es sencillo, a estas alturas tod@s somos conscientes de la presencia de la
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
en los dispositivos electrónicos y el diseño de este portatil no deja lugar a duda (incluso lleva un tornillo "trampa"):

aspectos negativos a destacar..

- Muy pocas ranuras para tomar aire (para la refrigeración) del exterior, mal situadas y además de orificios ridículalmente mínusculos. De hecho si fuera mio le haría sin lugar a dudas un hack similar al expuesto en el hilo
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
de mandarache.

- Para reemplazar el HDD (algo que suele ser frecuente) es necesario retirar casi todos los tonillos (si no recuerdo mal 15 de los 19) de la carcasa (por la parte  inferior) y extraer en su parte superior la parte o tapa donde se aloja el teclado, amen de retirar clips, fajas y conectores..

- Para sutituir la memoria RAM mas de lo mismo, no solo lo comentando en el punto anterior, es decir retirar 15 tornillos, extraer carcasa tapa / teclado junto a clips, fajas y conectores..  además es necesario retirar por completo la PCB (placa base) lo que siginifca retirar un montón de tornillos mas, varios conectores y fajas de conexión..

Donde la mayoría de los portátiles llevan un par de tapas para reemplazar el HDD o sustituir la RAM en este dispositivo es neceariio desamblarlo por completo y está claro que es tedioso, complejo y delicado..  en otras palabras:  se busca que adquieras un modelo nuevo o que pases por el servicio técnico lo que es igual a "pasar por caja" porque no va a ser nada barato.  En el caso de alguien que esté "muy de estas cosas" estimo en al menos hora y media o dos horas (bien a gusto) para desmontarlo, limpiarlo / cambiar pasta térmica y volver a montarlo.. repito, alguien que esté duch@ en estas cosas.   A mi me llevó casi 3 por ir fijándome donde poner el pie sin temor a tropezar..

mal, muy mal..




nota.  todas las imágenes son ampliables (click sobre ellas)

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
   /  karmany.net

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado cadelo

  • Master
  • Usuario
  • ******
  • Mensajes: 1881
  • Long road out of Eden
Re:HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento
« Respuesta #1 en: Enero 27, 2019, 18:45:54 pm »
Buen trabajo y bien detallado cada paso, quien tenga ese mod. de portátil ya sabe cada paso que tiene que dar sin miedo a equivocarse si necesita abrir el portátil por este u otro motivo.

Desconectado nexust

  • Usuario
  • *
  • Mensajes: 2
Re:HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento
« Respuesta #2 en: Enero 27, 2019, 19:33:21 pm »
Buenas tardes,
Excelente guía !!!
Muy buen trabajo
Gracias

Desconectado daryorikof

  • Usuario
  • *
  • Mensajes: 84
Re:HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento
« Respuesta #3 en: Enero 28, 2019, 01:53:09 am »
Buen trabajo, no estaría demás cambiar ese pad térmico  8)
Saludos

Desconectado goodboy

  • Usuario
  • *
  • Mensajes: 242
Re:HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento
« Respuesta #4 en: Enero 28, 2019, 12:51:54 pm »
Muy complicado el diseño del portátil.
Te lo has currado mucho!Un modelo que no quiero tener nunca.
Gracias por compartir!

Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23278
  • Mari
    • WirelessWindows
Re:HP Pavilion Notebook 15 p259ns - desamblaje y mantenimiento
« Respuesta #5 en: Enero 28, 2019, 19:46:18 pm »
Cita de: daryorikof
no estaría demás cambiar ese pad térmico
Es cierto, esta vez me piló el toro y no tenía nada por casa, aunque como comenté su estado no era en absoluto nada malo.

Gracias a tod@s por los comentarios.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.
