Autor Tema: Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica  (Leído 1667 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23331
  • Mari
    • WirelessWindows



https://s25.postimg.cc/qmio3jfz3/sshot-2017-10-06-_18-27-07.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica


sintomas en pantalla














Otoño.. camino ya del Invierno, a poco que se puede mas tiempo en casa porque no apetece mucho salir..  lluvía, llega el frio, es buen momento para trabajar en proyectos que estaban aparcados o que se presentan ahora como este viejo netbook.

El dispositivo es un Packard Bell EasyNote SJ51, un netbook con Windows (venía con W.Vista) y procesador AMD Turion 64 (mobile) Dual-core.. no está mal para los años que tiene, además con el añadido de llevar dos discos duros interno, todo un lujo por aquel entonces.

Tiene ya varias reparaciones a sus espaldas pero en esta ocasión la gráfica (nVidia Geforce 7000M) parece estar 'tocada' así que si sigue dando problemas solo cabe un 'rework' (reballing) o en su defecto de forma casera un 'reflow'.  La buena noticia es que de momento 'aguanta', la mala es que no merece la pena invertir mucho dinero en el...  mas bien poco o nada.

Un reballing sería gastar mas de lo que vale. Mas de 12 años de vida útil está muy bien aunque se pueden prolongar a 'lo que dure' si se utilza en ofimática, navegar por la red.. etc

¿que es 'rework' (reballing) / "reflow" (reflujo)?

"reflow" (reflujo)

Básicamente consiste en aplicar aire caliente alrededor del chip para así conseguir resoldarlo a la placa, la solución puede durar unos meses pero con toda seguridad la avería va a volver en un momento dado, es en si una solución básica y mas bien de "andar por casa".

¿por que es una solución temporal?  estas averías se suelen dar en dispositivos en los que por el propio diseño o el mal uso del mismo hace que se concentre una gran cantidad de calor en los chips.  Hace unos años la normativa europea prohibió el uso de plomo (considerado como material nocivo) en las aleaciones de estaño para soldadoras, la nueva aleación (estaño/plata/cobre) produce una soldadura mas rígida que la antigua (estaño/plomo) y tiende a agrietarse con el calor lo cual da lugar a averías de este tipo.

“rework” (reelaboración) mas conocido como "reballing" (reboleado) -  es mas profesional y requiere de maquinaria especializada.. consiste en en limpiar el chip del estaño viejo (eliminarlo por completo) y sustituirlo para volver a soldarlo a la placa. Se conoce como "reballing" porque se utilizan bolitas diminutas de estaño para soldar, de ahi 'rebolear' ("reballing") el chip con nuevas bolitas de estaño..


Bien..

Lo que vamos a hacer es cambiarle la pasta térmica, limpiar el ventildador y rejillas del disipador.

La parte posterior cuenta con dos tapas, una para los HDD y otra mucho mas amplia desde la que podemos acceder a la memoria, procesador, gráfica,  al disipador y al ventilador del dispositivo.



https://s25.postimg.cc/m6qln9n9b/sshot-2017-08-14-_19-09-09.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica




Es un buen acceso por lo que si retiramos primero los tornillos que sujetan el ventilado y después los del conjunto disipador / reijlla



https://s25.postimg.cc/tmpv92iof/sshot-2017-08-14-_19-11-13.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica




..vamos a poder extraer este último sin falta de desmontar toda la tapa inferior.



https://s25.postimg.cc/cyyd6kvmn/sshot-2017-08-14-_19-13-50.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica




Menos tornillos que quitar menos que poner..XD



https://s25.postimg.cc/mw9dznay7/sshot-2017-08-14-_19-15-36.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica




Algun@s os abréis percatado ya de un trozo de chapa que se ve bajo el disipador.

Esto es para un mejor contacto disipador - gráfica.

Es un viejo 'trick' para forzar el contacto entre disipador y la gráfica debido a fallos de diseños (o si lo prefieres obsolescencia programada) que se dan en depende que modelo de portátil..   en cualquier caso es una 'ayuda' pero no soluciona totalmente el problema.



https://s25.postimg.cc/eqrc1huf3/sshot-2017-08-14-_19-20-08.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica




toca limpieza..



https://s25.postimg.cc/g5swq837z/sshot-2017-08-14-_19-24-16.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica




quitamos la pasta térmica vieja y limpiamos bien las superficies..



https://s25.postimg.cc/y8lzhg6sf/sshot-2017-08-14-_19-26-16.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica




Lo mismo para el ventilador, brocha o lo que veas..  personalmente suelo utilizar una solución de agua jabonosa, esto hace que al quedar el plástico limpio la suciedad tarda mas en volver a adherirse que si solo lo soplas o limpias con brocha (dado que el resto que queda atrae a otra suciedad y facilita que se adhiera)



https://s25.postimg.cc/doh5iyyr3/sshot-2017-08-14-_19-27-40.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica

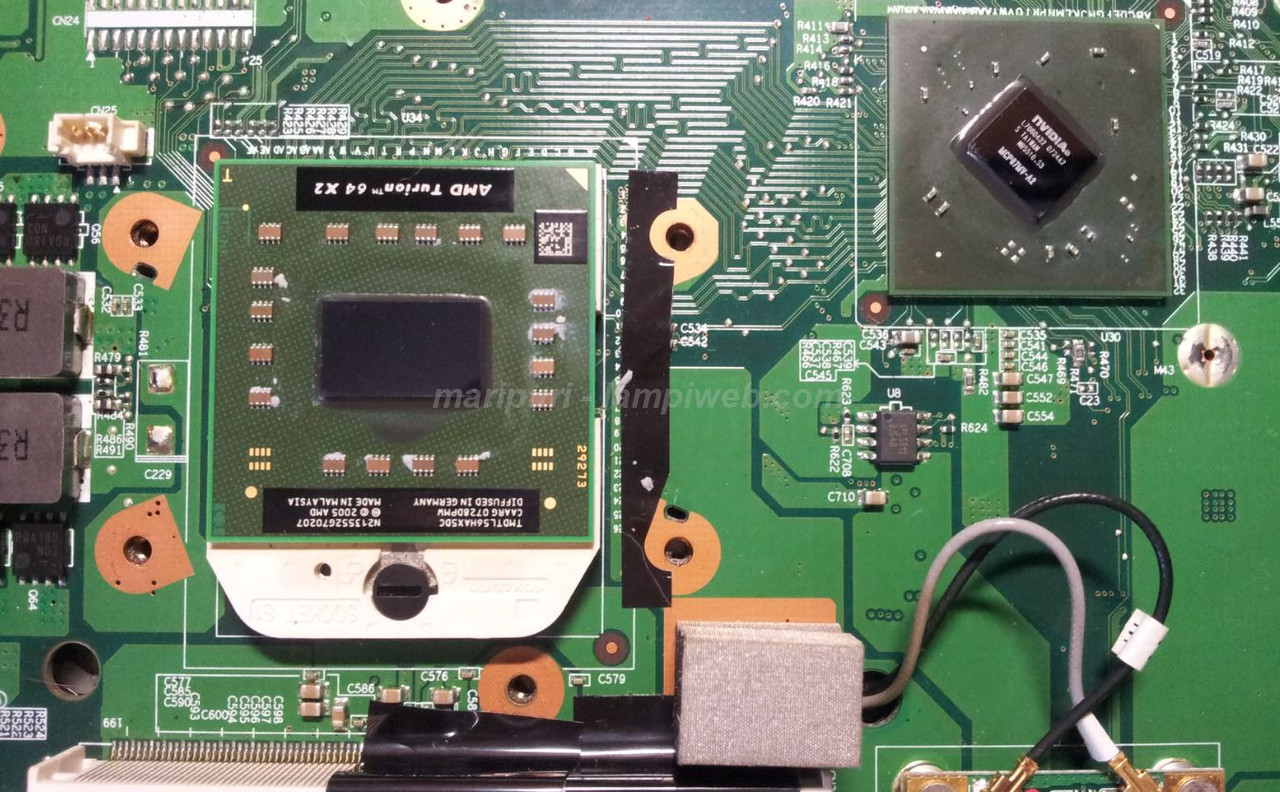

Lo mismo en el procesador y el chip de la gráfica..



https://s25.postimg.cc/uc8nlh18f/sshot-2017-08-14-_19-28-36.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica




Le aplicamos nuevamente la pasta y a cerrarlo hasta dentro de otra temporadita..



https://s25.postimg.cc/kcvckg54f/sshot-2017-11-28-_20-09-49.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica




En otro rato libre os cuento algo mas de este superviviente..  tengo pensado probar (por curiosidad) que tal se puede comportar con Windows 10 PRO para el día a día en lo que se refiere navegar por la red, fotos, etc.

nota. podéis amplicar todas las imágenes haciendo click sobre ellas




http://s25.postimg.cc/7jnt1qqsr/Vp_Tzzzz_AE4.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica



Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.


Have ..a nice day!  lampiweb.com team


« Última modificación: Noviembre 10, 2018, 10:04:21 am por maripuri »
Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.

Sorry, you are not allowed to see this part of the text. Por favor ingresa o regístrate.
No preguntes sobre temas del foro por privado, participa en el.

Desconectado frica

  • Moderador
  • Usuario
  • *****
  • Mensajes: 129
Re:Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica
« Respuesta #1 en: Noviembre 30, 2017, 13:10:43 pm »
estupendo mensaje Maripuri!! ¡Y qué satisfacción entra cuando uno le da una vida extra a estos equipos viejos!

Desconectado maripuri

  • Master
  • Usuario
  • ******
  • Mensajes: 23331
  • Mari
    • WirelessWindows
Re:Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica
« Respuesta #2 en: Noviembre 30, 2017, 20:32:48 pm »


..pues si.     ;)


https://s25.postimg.cc/o23vmlppr/sshot-2017-11-30-_20-26-38.jpg
Packard Bell EasyNote SJ51 - mantenimiento del disipador - gráfica



con estas cosas se acaban los largos dias de llluvia en invierno que no pasan, el aburrimiento es cosa del pasado..   :D

Del EasyNote SJ5 volveremos a hablar de nuevo mas adelante..
